Cast Фитинг ORFS угловой 90° DN06 9/16" (Г) арт. 804401
Фитинг ORFS угловой 90° DN06 9/16" (Г). Дюймовые фитинги. Фитинг ORFS с накидной гайкой (торцевое уплотнение)
Угловой фитинг 90° серии 8044хх от производителя CAST (Италия) является ключевым элементом для построения герметичных гидравлических магистралей. Артикул 804401. Изделие использует стандарт ORFS (O-Ring Face Seal), гарантирующий абсолютную герметичность, что критически важно в условиях высокого давления и сильных вибраций. Основное назначение – создание компактных отводов рукавов высокого давления (РВД) в ограниченном пространстве. Применяется в стационарных гидравлических установках, а также в тяжелой мобильной технике и строительном оборудовании.

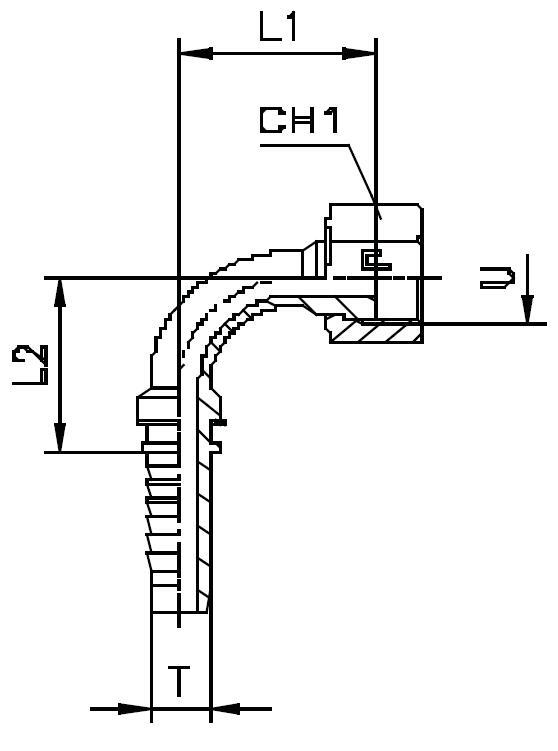

Конструкция фитинга обеспечивает эффективное трубное соединение с номинальным диаметром DN 6 (DASH -4). Уплотнение достигается за счет торцевого контакта плоскости фитинга с использованием эластомерного кольца (O-ring), что предотвращает утечки даже при пиковых скачках давления. Совместимость со стандартами SAE J1453 подтверждает надежность и взаимозаменяемость изделия. Угол 90° позволяет оптимизировать трассировку РВД и избежать критических радиусов изгиба.
Стандартный фитинг выполнен из высокопрочной углеродистой стали с антикоррозийным покрытием. При необходимости эксплуатации в особо агрессивных средах (химическая, пищевая промышленность, судостроение) доступно исполнение из нержавеющей стали AISI 316. Для заказа данной модификации необходимо использовать префикс 81... вместо стандартного 80... Данное ORFS соединение обеспечивает высокую ремонтопригодность, позволяя многократно собирать и разбирать систему без необходимости замены уплотнительных элементов.
-
DASH-4
-
Артикул804401
-
Рабочее давление450 бар
-
размер резьбы9/16-18 UNF (внутренняя)
-
Условный диаметр6 мм
