Cast Фитинг ORFS прямой DN32 1-11/16" (Г) арт. 804314
Фитинг ORFS прямой DN32 1-11/16" (Г). Дюймовые фитинги. Фитинг ORFS с накидной гайкой (торцевое уплотнение)
Данный прямой гидравлический ORFS фитинг (артикул 804314) производства CAST предназначен для обеспечения герметичного, виброустойчивого подключения рукавов высокого давления (РВД) к магистралям и исполнительным механизмам. Стандартизированное торцевое уплотнение гарантирует минимальные риски утечек в критически важных узлах. Основное применение — высоконагруженные гидравлические системы мобильной техники, строительного оборудования и стационарных промышленных установок, работающих со стандартными гидравлическими маслами и минеральными жидкостями.

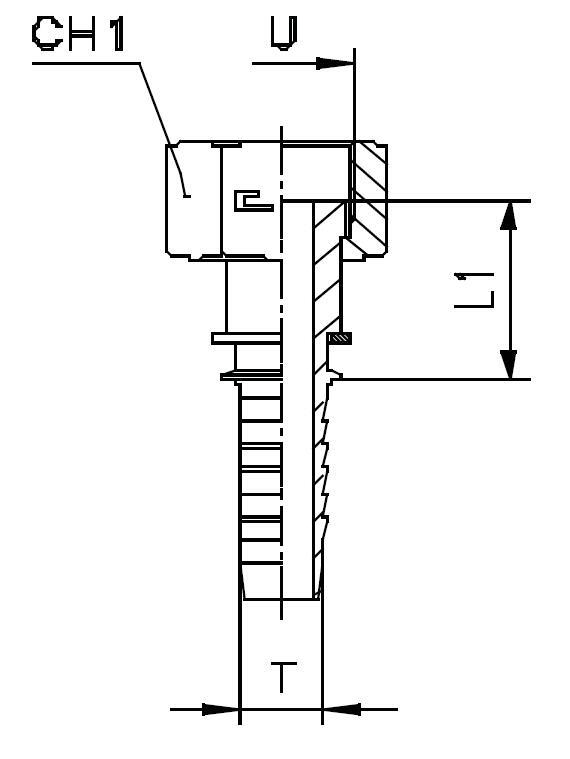

Конструктивно фитинг представляет собой прямое трубное соединение стандарта ORFS (O-Ring Face Seal), которое использует уплотнительное кольцо для герметизации контакта между торцевыми поверхностями. Такое решение обеспечивает высокую надежность при частых импульсных нагрузках. Соединение оснащено внутренней дюймовой резьбой 1 11/16-12 UNF, соответствующей размеру DASH -20, что обеспечивает совместимость с унифицированными портами согласно международным стандартам SAE J1453/ISO 8434-3.
Стандартное исполнение выполнено из высокопрочной углеродистой стали с надежным антикоррозионным покрытием. Для эксплуатации в агрессивных средах, включая морские или химически активные условия, предусмотрено исполнение из нержавеющей стали AISI 316. Чтобы заказать коррозионностойкий вариант, необходимо изменить префикс артикула с "80..." на "81...". Обратите внимание, что уплотнительное кольцо (O-Ring) не входит в стандартный комплект поставки и приобретается отдельно.
-
Внутренний диаметр1.1/4 дюйма
-
Длина36,5 мм
-
Рабочее давление210 бар
-
размер резьбы1 11/16-12
