Фитинг JIC угловой 90° DN25 1-5/8" штифтованный от Cast
Фитинг JIC угловой 90° DN25 1-5/8" штифтованный. Дюймовые фитинги. Фитинг JIC с накидной гайкой (конус 37°, SAE J514)
Данный угловой фитинг (elbow) с наружной резьбой JIC 37° (артикул 802019) производства **фитинг CAST** предназначен для формирования герметичных 90-градусных поворотов в гидравлических магистралях. Он обеспечивает компактное и надежное подключение в условиях ограниченного пространства. Изделие разработано для использования в промышленных гидросистемах, системах смазки и топливных линиях мобильной техники, работающих при среднем рабочем давлении до 240 бар.
Конструкция 90° минимизирует напряжение в рукавах высокого давления и оптимизирует прокладку трубопровода. Стандарт **JIC 37°** обеспечивает надежное металлическое уплотнение за счет развальцовки трубы или шлангового наконечника с конусом 37°. Это **трубное соединение** оснащено внешней резьбой 1 5/8-12 UN/UNF и имеет штифтованную конструкцию для точного позиционирования и предотвращения проворачивания при монтаже.
- Рабочее давление (WP): 240 бар
- Условный диаметр (DN): 25 мм
- Размер DASH: -16
- Тип резьбы (JIC): 1 5/8-12 UN/UNF

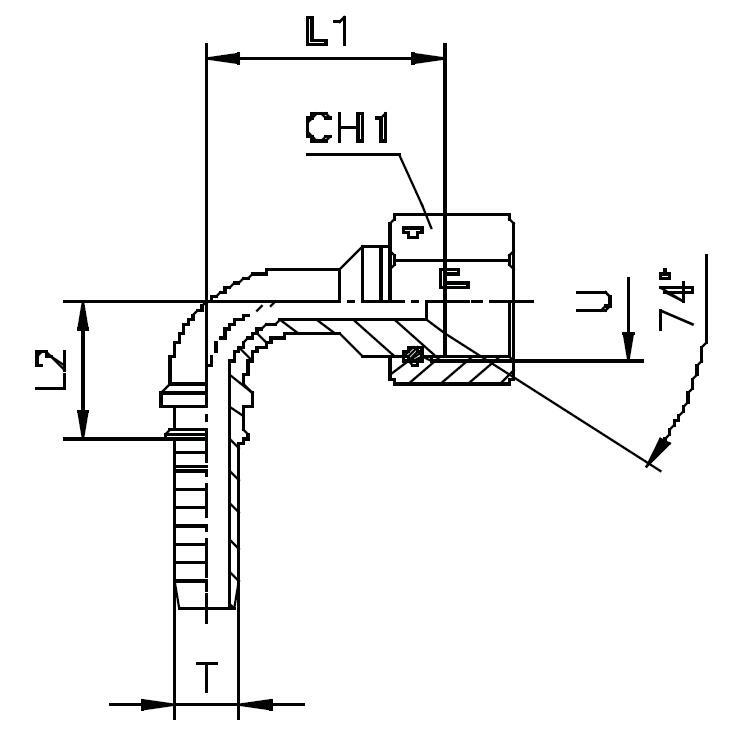

- Длина L1 (CAST): 67 мм
Стандартное исполнение фитинга выполнено из высокопрочной стали с антикоррозионным цинковым покрытием. Для эксплуатации в агрессивных и высококоррозионных средах (морская техника, химическая промышленность) доступна модификация из нержавеющей стали AISI 316. Для заказа изделия с повышенной **коррозионной стойкостью** (нержавеющая сталь) необходимо изменить префикс стандартного артикула 80... на 81....
