Фитинг JIC угловой 90° DN20 1-1/16" штифтованный от Cast
Фитинг JIC угловой 90° DN20 1-1/16" штифтованный. Дюймовые фитинги. Фитинг JIC с накидной гайкой (конус 37°, SAE J514)
Угловой фитинг JIC 90° (артикул 802015) предназначен для создания герметичных и прочных соединений в гидросистемах среднего и высокого давления. Изделие разработано и изготовлено компанией CAST, обеспечивая надежное трубное соединение с изменением направления потока на 90°. Основные области применения включают гидравлические системы мобильной и строительной техники, промышленные станки и оборудование, где требуется оптимизация траектории РВД и компактный монтаж гидравлических линий.
Данный элемент представляет собой угловой обжимной фитинг с углом 90 градусов, предназначенный для присоединения гибких рукавов высокого давления (РВД). Соединение реализовано по стандарту JIC (Joint Industrial Council), который использует конусность 37° (SAE J514), что гарантирует высокую степень герметичности при критических нагрузках. Конструкция является штифтованной, что обеспечивает максимальную надежность при опрессовке РВД и высокую устойчивость к вибрационным нагрузкам.
- Рабочее давление (WP): 350 бар
- Условный проход (DN): 19 мм
- Резьбовой стандарт: JIC 1 1/16"-12 UN/UNF (Размер DASH -12)
- Внутренний диаметр рукава: 3/4 дюйма

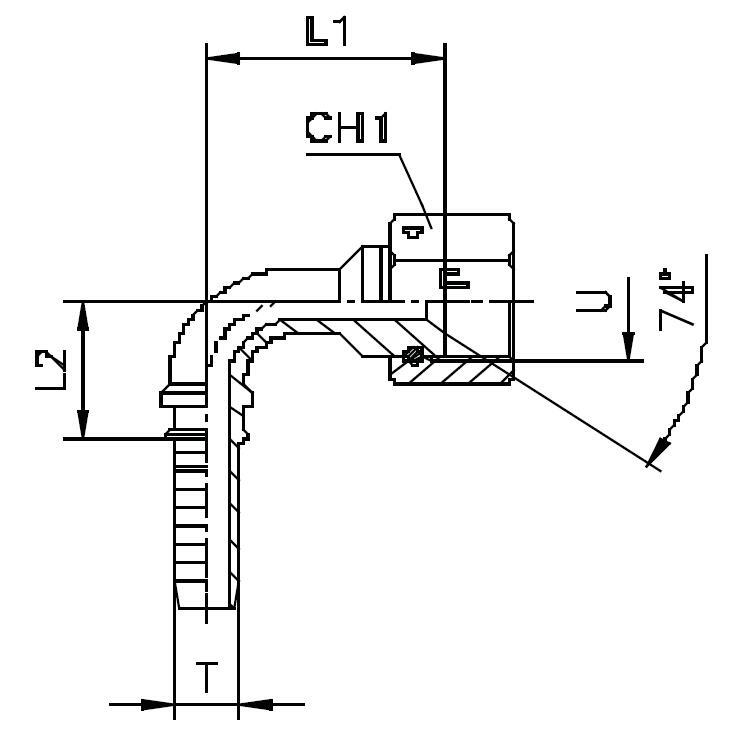

- Длина посадочной части L1: 56 мм
Стандартное исполнение фитинга CAST выполнено из высокопрочной углеродистой стали с защитным гальваническим покрытием. Для эксплуатации в агрессивных и высококоррозионных средах (например, морские приложения, химическая промышленность) доступна модификация из нержавеющей стали AISI 316. Для заказа коррозионностойкого исполнения необходимо использовать альтернативный артикул, меняя префикс с "80" на "81" (например, 812015), что гарантирует долговечность и надежность соединения в сложных климатических условиях.
