Фитинг JIC угловой 90° DN12 7/8" штифтованный от Cast
Фитинг JIC угловой 90° DN12 7/8" штифтованный. Дюймовые фитинги. Фитинг JIC с накидной гайкой (конус 37°, SAE J514)
Представленный угловой фитинг CAST (артикул 802011) предназначен для создания надежных, компактных и герметичных соединений в гидравлических системах среднего и высокого давления. Изделие относится к стандарту JIC (Joint Industry Council) с углом развальцовки 37°. Основное назначение – изменение направления потока на 90° при подключении к рукавам высокого давления (РВД) или жестким трубопроводам. Широко применяется в мобильной технике, тяжелом машиностроении, станкостроении и индустриальных гидравлических приводах, где требуется высокий показатель герметичности.
Конструкция представляет собой угловой фитинг, обеспечивающий трубное соединение с наружной резьбой 7/8"-14 UNF (DASH -8). Штифтованное исполнение обеспечивает дополнительную фиксацию и надежность при монтаже в критически важных узлах. Соединение соответствует спецификациям JIC 37° (аналог SAE J514), гарантируя высокую герметичность при работе с минеральными маслами и синтетическими гидравлическими жидкостями. Фитинг рассчитан на эксплуатацию в условиях высокого импульсного давления.
- Артикул: 802011
- Рабочее давление (WP): 350 бар
- Номинальный диаметр (DN): 12
- Размер резьбы JIC (DASH -8): 7/8-14 UNF

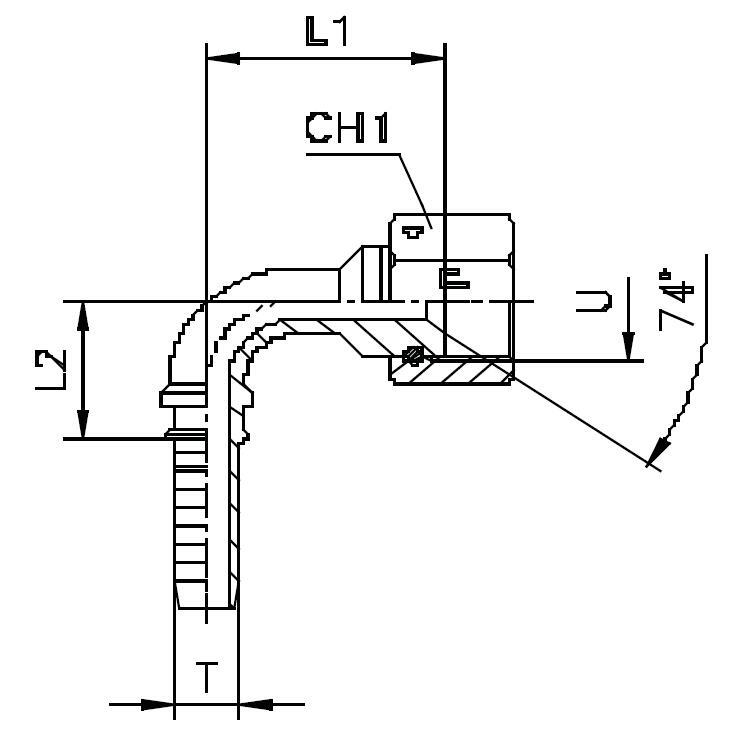

- Общая длина L1: 42,5 мм
Стандартное исполнение выполнено из высокопрочной углеродистой стали с защитным гальваническим покрытием. Для эксплуатации в агрессивных и коррозионных средах доступен вариант исполнения из нержавеющей стали AISI 316. Для заказа коррозионностойкого фитинга необходимо изменить префикс артикула 80... на 81.... Комплект поставки не включает JIC гайку и втулку, которые подбираются отдельно в зависимости от типа подключаемого РВД.
