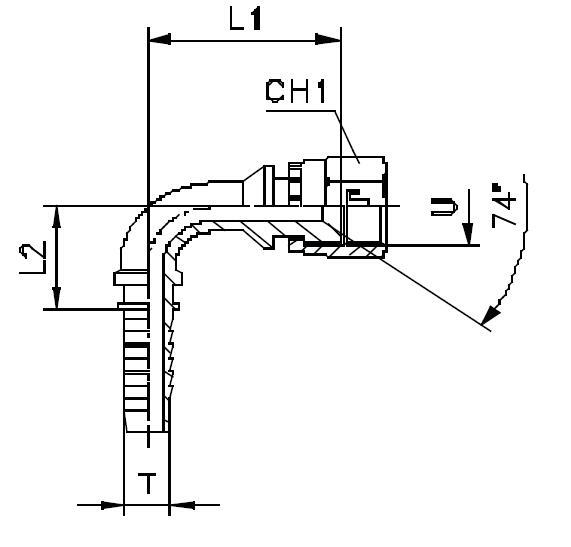

Cast Фитинг JIC угловой 90° DN10 7/8" (Г) арт. 801909
Фитинг JIC угловой 90° DN10 7/8" (Г). Дюймовые фитинги. Фитинг JIC с накидной гайкой (конус 37°, SAE J514)
Данный угловой 90-градусный фитинг (артикул 801909) производства CAST предназначен для создания надежного трубного соединения в высоконагруженных гидравлических системах. Он обеспечивает компактное и герметичное подключение рукавов высокого давления (РВД) под углом 90 градусов. Применяется в стационарном и мобильном оборудовании, тяжелом машиностроении, а также в системах, работающих со стандартным и высоким давлением, достигающим 350 бар.
Конструкция представляет собой цельнометаллический фитинг с поворотной накидной гайкой стандарта JIC (Joint Industry Council), полностью соответствующей американскому стандарту SAE J514. Резьбовое соединение с углом конусности 37° обеспечивает максимальную виброустойчивость и полную герметичность без необходимости использования дополнительных уплотнительных колец. Изделие совместимо с РВД с соответствующей наружной конусностью и гарантирует быстрый и надежный монтаж.
Стандартное исполнение фитинга выполнено из высокопрочной углеродистой стали с надежным антикоррозионным покрытием. Для эксплуатации в агрессивных и коррозионных средах (химическая промышленность, морское оборудование) доступен вариант из нержавеющей стали AISI 316. Для заказа исполнения из нержавеющей стали необходимо изменить префикс артикула с 80... на 81.... Данный фитинг CAST поставляется без дополнительных уплотнительных элементов, так как герметизация достигается исключительно за счет высокоточного сопряжения конуса 37°.
-
Артикул801909
-
Внутренний диаметр3/8 дюйма
-
Рабочее давление350 бар
-
Тип соединенияJIC 7/8-14 UNF (поворотная гайка)
