Cast Фитинг JIC угловой 90° DN06 7/16" штифтованный арт. 802003
Фитинг JIC угловой 90° DN06 7/16" штифтованный. Дюймовые фитинги. Фитинг JIC с накидной гайкой (конус 37°, SAE J514)
Фитинг угловой 90° (артикул 802003) производства CAST предназначен для создания компактного, надежного и герметичного трубного соединения в гидравлических системах, где требуется фиксированный угол подключения и быстрая ориентация. Изделие разработано для применения в мобильной технике, промышленном оборудовании, а также на станках и прессах, работающих при стандартном и высоком давлении.

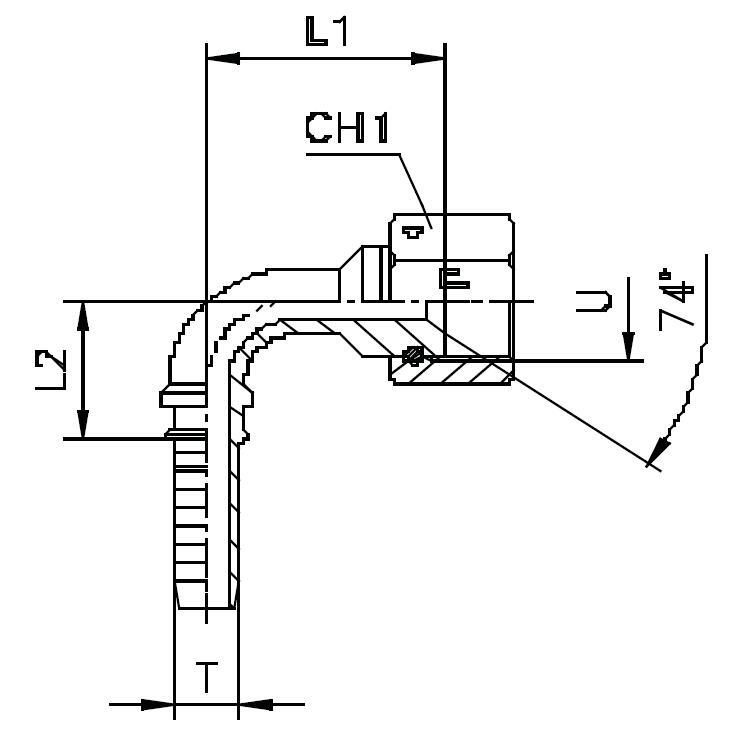

Данный фитинг CAST представляет собой угловое колено с наружной резьбой JIC 7/16-20 (SAE J514 / ISO 8434-2), обеспечивающей конусность 37°. Конструкция с поворотной гайкой (штифтованная) позволяет монтажнику осуществлять сборку в ограниченном пространстве без необходимости вращения всей линии. Номинальный условный диаметр DN06 (DASH -4) соответствует стандартным гидравлическим шлангам с внутренним диаметром 1/4 дюйма.
Стандартное исполнение фитинга выполнено из высокопрочной стали с гальваническим антикоррозийным покрытием. Для эксплуатации в агрессивных средах или при высоких требованиях к коррозионной стойкости, доступно исполнение из нержавеющей стали AISI 316. Для заказа коррозионностойкого варианта необходимо заменить префикс артикула 80... на 81... Фитинг поставляется без дополнительных уплотнительных элементов, так как герметичность достигается за счет точного металлического конуса JIC 37°.
-
DASH-4
-
Внутренний диаметр1/4 дюйма
-
Рабочее давление450 бар
-
Условный диаметр6
