Cast Фитинг JIC угловой 45° DN32 1-7/8" штифтованный арт. 802321

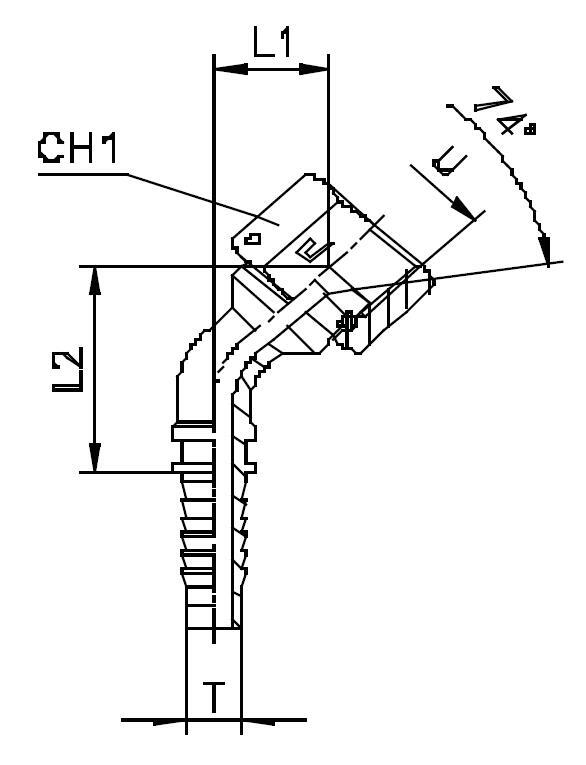

Фитинг JIC угловой 45° DN32 1-7/8" штифтованный. Дюймовые фитинги. Фитинг JIC с накидной гайкой (конус 37°, SAE J514)
Данный угловой гидравлический фитинг JIC (артикул 802321) производства CAST предназначен для организации компактного и герметичного гидравлического соединения под углом 45 градусов в магистралях среднего давления. Изделие разработано для оптимизации траектории РВД или жестких трубопроводов в условиях ограниченного пространства. Основные области применения включают мобильную гидравлику, строительную и сельскохозяйственную технику, а также стационарные промышленные установки, работающие с минеральными маслами и негорючими жидкостями.
Конструкция фитинга выполнена в штифтованном (Pinned) исполнении, что обеспечивает повышенную механическую прочность и устойчивость к динамическим и вибрационным нагрузкам. Соединение JIC (Joint Industry Council) соответствует стандарту SAE J514 и имеет конусность 37°, обеспечивая высокую надежность и многократность сборки без риска протечек. Это надежное трубное соединение с размером DASH -20 рассчитано на диаметр магистрали DN32 (1.1/4").
Стандартный вариант исполнения фитинга изготовлен из высокопрочной углеродистой стали с антикоррозийным покрытием. Для эксплуатации в особо агрессивных средах или при высоких требованиях к коррозионной стойкости, таких как химическая промышленность или морские установки, доступен вариант из нержавеющей стали AISI 316. Для заказа изделия из нержавеющей стали необходимо заменить префикс артикула с 80... на 81... (например, 812321). Изделие поставляется как отдельный элемент, без дополнительных компонентов и РВД.
-
DASH-20
-
Внутренний диаметр1.1/4"
-
Длина41,5 мм
-
Рабочее давление210 бар
-
Условный диаметр31 (DN32)
