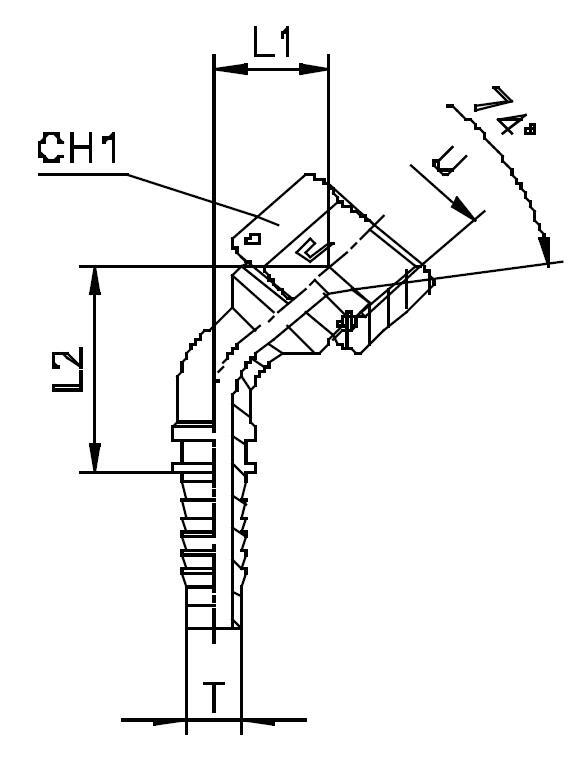

Cast Фитинг JIC угловой 45° DN32 1-5/8" штифтованный арт. 802320
Фитинг JIC угловой 45° DN32 1-5/8" штифтованный. Дюймовые фитинги. Фитинг JIC с накидной гайкой (конус 37°, SAE J514)
Поворотный угловой 45° фитинг CAST (артикул 802320) предназначен для надежного и компактного подключения рукавов высокого давления (РВД) в гидросистемах. Изделие обеспечивает герметичное трубное соединение с возможностью изменения направления потока на 45 градусов без перекручивания рукава, что критически важно для продления срока службы РВД. Применяется в станочном оборудовании, строительной и сельскохозяйственной мобильной технике, работающей со стандартным и средним рабочим давлением до 210 бар.
Данный элемент является поворотным угловым адаптером с резьбой 1 5/8-12 и соответствует международному стандарту JIC 37° (SAE J514). Конструкция фитинга обеспечивает высокую степень надежности за счет штифтованного (поворотного) исполнения, которое гарантирует стабильное соединение даже при динамических и вибрационных нагрузках. Совместимость с контрфитингами, имеющими конусность 37 градусов, позволяет быстро и надежно интегрировать его в стандартные гидравлические линии.
- Рабочее давление (WP): 210 бар
- Условный проход (DN): 31 мм (DASH -20)
- Размер резьбы (UN/UNS): 1 5/8-12
- Тип конусного уплотнения: JIC 37°
- Производитель: фитинг CAST (Италия)
Стандартное исполнение фитинга выполнено из высокопрочной углеродистой стали с гальваническим антикоррозионным покрытием. Для эксплуатации в агрессивных средах или условиях повышенной коррозионной активности (например, в химической или морской промышленности) доступна модификация из нержавеющей стали AISI 316. При заказе нержавеющего исполнения артикул необходимо изменить, используя префикс 81... вместо стандартного 80... Комплект поставки включает только сам адаптер, уплотнительные шайбы или гайки приобретаются отдельно.
-
Рабочее давление210 бар
-
размер резьбы1 5/8-12
