Фитинг JIC угловой 45° DN25 1-5/16" штифтованный от Cast
Фитинг JIC угловой 45° DN25 1-5/16" штифтованный. Дюймовые фитинги. Фитинг JIC с накидной гайкой (конус 37°, SAE J514)
Представляем угловой фитинг JIC 45° с артикулом 802318 от производителя CAST, разработанный для формирования надежных и герметичных угловых соединений в гидравлических системах. Основное назначение данного элемента — оптимизация трассировки трубопроводов и шлангов в условиях ограниченного пространства. Он идеально подходит для гидравлических линий среднего и высокого давления (до 280 бар), применяемых в мобильной технике, станках, промышленном оборудовании, а также в системах смазки и подачи топлива.
Конструктивно данный штифтованный фитинг обладает углом изгиба 45°, что позволяет эффективно обходить препятствия и минимизировать радиус изгиба шлангов, продлевая их срок службы. Соответствуя стандарту SAE J514 (JIC), фитинг гарантирует полную совместимость с широко распространенными гидравлическими компонентами. Он оснащен накидной гайкой с резьбой 1 5/16-12 UN/UNF (стандарт JIC -16), обеспечивающей надежное соединение с конусом 37°. Предназначен для работы с гидравлическими шлангами с внутренним диаметром 1 дюйм (DN25), обеспечивая стабильное трубное соединение.
- Рабочее давление (WP): 280 бар
- Тип резьбы JIC: 1 5/16-12 (JIC -16)
- Условный диаметр (DN): 25 мм
- Внутренний диаметр шланга (ID): 1 дюйм

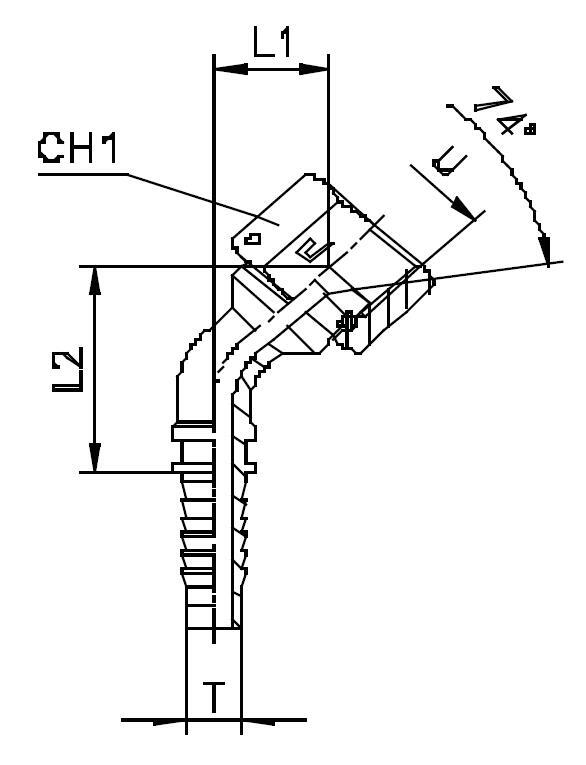

- Длина L1 (CAST): 29,5 мм
- Угол изгиба: 45°
Стандартное исполнение гидравлического фитинга выполнено из высокопрочной стали, обеспечивающей долговечность и устойчивость к механическим нагрузкам. Для применения в агрессивных средах, включая химическую, пищевую промышленность или морскую технику, доступна версия из нержавеющей стали (AISI 316), которая обеспечивает повышенную коррозионную стойкость. При заказе нержавеющего исполнения необходимо изменить префикс артикула с `80...` на `81...`. Фитинг поставляется готовым к монтажу и может комплектоваться соответствующими уплотнительными элементами по запросу.
