Cast Фитинг JIC угловой 45° DN20 1-5/16" штифтованный арт. 802317
Фитинг JIC угловой 45° DN20 1-5/16" штифтованный. Дюймовые фитинги. Фитинг JIC с накидной гайкой (конус 37°, SAE J514)

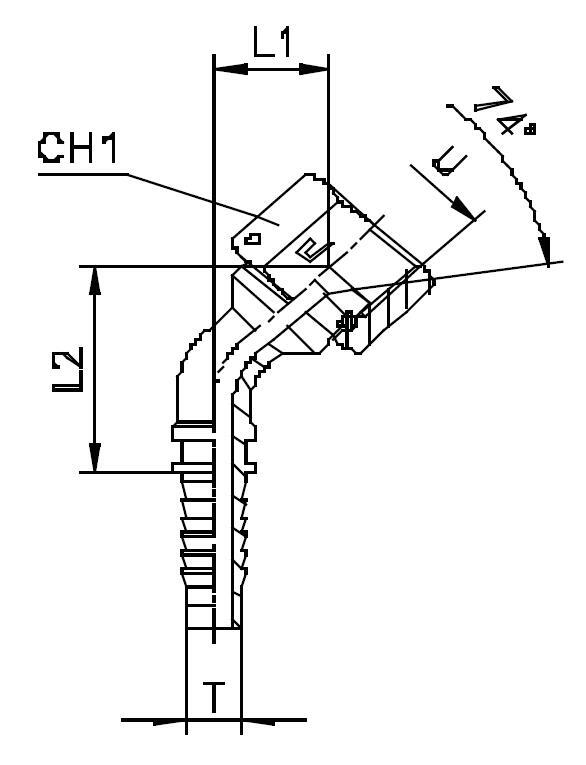

Угловой фитинг CAST JIC 45° (Артикул 802317) предназначен для компактного и герметичного изменения вектора рабочей среды в гидравлических магистралях. Данный компонент обеспечивает высокую надежность соединения, минимизацию потерь давления и применяется преимущественно в мобильной технике, станках и промышленном оборудовании, работающем при стандартном и среднем высоком давлении (до 290 бар).
Конструкция соответствует стандарту JIC 37° (SAE J514), гарантируя полную совместимость с широко распространенными трубными соединениями с конусом 37°. Фитинг выполнен с фиксированным углом 45 градусов и имеет штифтованное исполнение. Эта особенность критически важна для предотвращения проворачивания и обеспечения стабильности монтажа в условиях повышенных механических нагрузок и вибрации. Условный проход DN 19 (-12 DASH) оптимизирован для обеспечения заявленной пропускной способности.
Стандартное исполнение фитинга выполнено из углеродистой стали с защитным покрытием. Для систем, работающих с агрессивными средами или требующих максимальной коррозионной стойкости, доступен вариант исполнения из нержавеющей стали AISI 316. Для заказа коррозионно-стойкой версии необходимо использовать измененный артикул с префиксом 81... вместо стандартного 80....
-
DASH-12
-
Артикул802317
-
Внутренний диаметр3/4 дюйма
-
Рабочее давление290 бар
-
Условный диаметр19 мм
