Фитинг JIC угловой 45° DN20 1-3/16" штифтованный от Cast
Фитинг JIC угловой 45° DN20 1-3/16" штифтованный. Дюймовые фитинги. Фитинг JIC с накидной гайкой (конус 37°, SAE J514)
Представляем угловой фитинг CAST серии 802316, предназначенный для создания надежного и компактного соединения в гидравлических системах среднего давления. Данное изделие обеспечивает изменение направления потока на 45° при сохранении максимальной герметичности в узлах, подверженных вибрации. Основное назначение — мобильная строительная и сельскохозяйственная техника, станочное оборудование и промышленные гидравлические линии, требующие быстрой и безотказной сборки. Рабочее давление соответствует требованиям систем SAE J514.

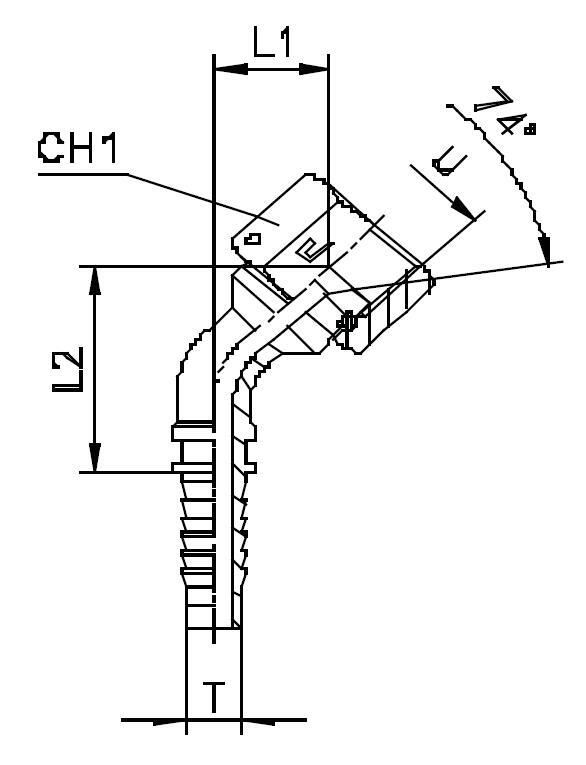

Конструктивно фитинг представляет собой высокопрочное трубное соединение с накидной гайкой стандарта JIC (SAE 37° Flare), использующее конусность 37° для обеспечения герметичности между фитингом и ответным патрубком без применения дополнительных уплотнительных колец. Штифтованная (вращающаяся) конструкция гайки облегчает монтаж в ограниченном пространстве и позволяет выполнять сборку рукава высокого давления без скручивания. Резьба 1 3/16-12 соответствует типоразмеру DASH -12.
- Рабочее давление (WP): 290 бар
- Тип резьбы: JIC 1 3/16-12 (UN/UNF)
- Угол изгиба: 45°
- Условный диаметр (DN): DN19
- Номинальный внутренний диаметр (ID): 3/4 дюйма
Стандартное исполнение данных гидравлических компонентов выполнено из высокопрочной углеродистой стали с надежным антикоррозионным покрытием (артикулы серии 80...). Для эксплуатации в морских условиях, средах с высокой влажностью, а также в химической и пищевой промышленности доступно исполнение из нержавеющей стали AISI 316. При заказе фитинга из нержавеющей стали необходимо изменить префикс артикула с "80" на "81".
