Фитинг JIC угловой 45° DN20 1-3/16" (Г) от Cast
Фитинг JIC угловой 45° DN20 1-3/16" (Г). Дюймовые фитинги. Фитинг JIC с накидной гайкой (конус 37°, SAE J514)
Угловой 45° фитинг серии 80 JIC (артикул 802216) производства CAST разработан для обеспечения надежного и герметичного подключения рукавов или жестких трубопроводов в гидравлических системах. Основное назначение – изменение направления потока на 45 градусов, что критически важно при компактной трассировке магистралей в ограниченном пространстве. Данный элемент широко применяется в мобильной и строительной технике, а также в стационарном промышленном оборудовании, работающем под стандартным и средним давлением (до 290 бар).

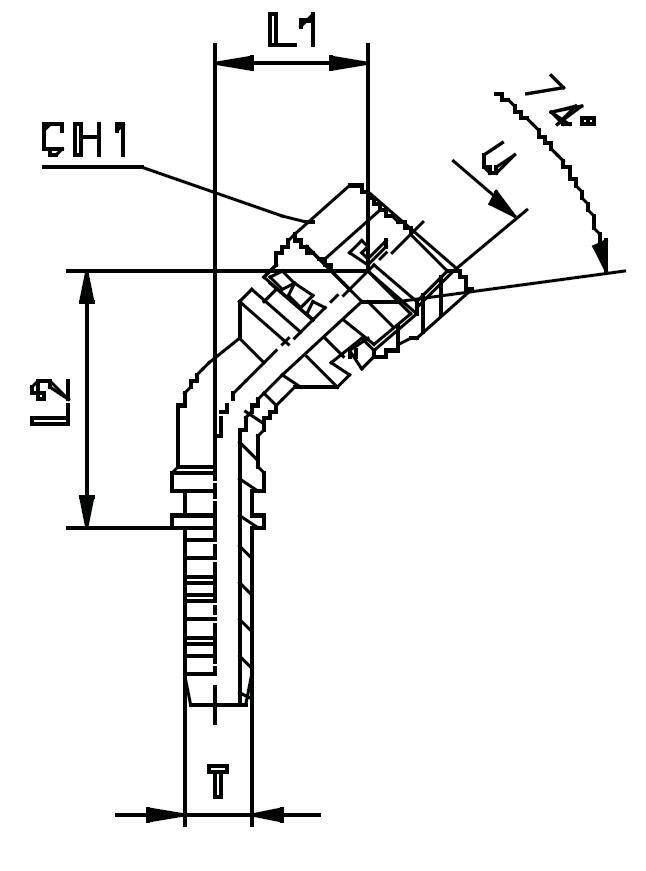

Конструктивно фитинг представляет собой элемент с внутренней резьбой, соответствующий стандарту JIC (Joint Industry Council) с углом уплотнения 37°. Этот тип соединения, стандартизированный также как SAE J514, гарантирует высокую надежность и устойчивость к вибрационным нагрузкам и пульсациям давления, свойственным гидросистемам. Фитинг подключается напрямую к соответствующим трубным соединениям или шланговым наконечникам. Высокоточное исполнение обеспечивает безупречную сопрягаемость и долговечность трубного соединения.
- Рабочее давление (WP): 290 бар
- Тип резьбы: JIC (UNF)
- Размер резьбы: 1 3/16-12
- Угол изгиба: 45°
- Условный проход (DN): 19 мм (DASH -12)
Стандартное исполнение фитинга выполнено из высокопрочной углеродистой стали с антикоррозийным покрытием. Для эксплуатации в агрессивных условиях, таких как химическая, пищевая промышленность или судостроение, доступно исполнение из нержавеющей стали AISI 316. Чтобы заказать такой вариант, необходимо использовать префикс артикула "81..." (например, 812216).
