Cast Фитинг JIC угловой 45° DN16 1-1/16" штифтованный арт. 802314
Фитинг JIC угловой 45° DN16 1-1/16" штифтованный. Дюймовые фитинги. Фитинг JIC с накидной гайкой (конус 37°, SAE J514)
Представляем угловой фитинг CAST серии 802314 с углом 45°, предназначенный для создания надежного и компактного трубного соединения в гидравлических системах. Данное изделие соответствует стандарту JIC (Joint Industry Council) и идеально подходит для применения в мобильной технике, промышленном оборудовании, станках и системах, требующих оптимальной прокладки трубопроводов в ограниченном пространстве. Фитинг рассчитан на работу со стандартными гидравлическими жидкостями и выдерживает рабочее давление до 350 бар.

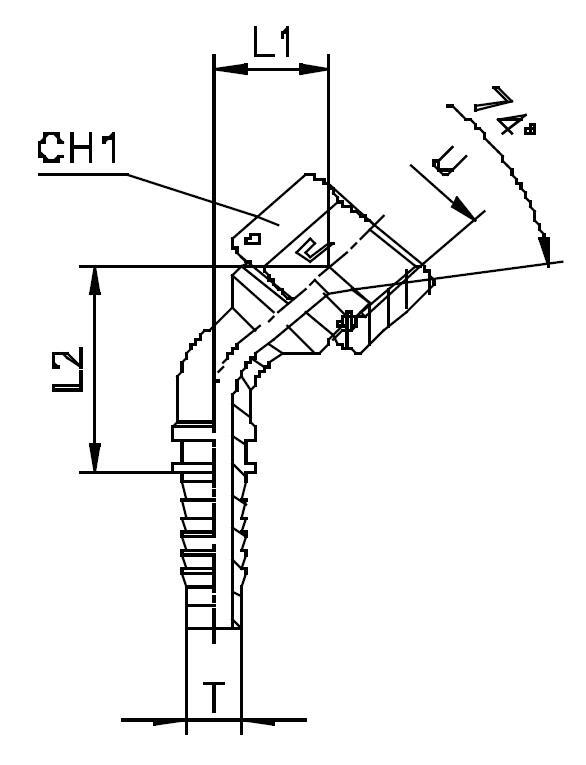

Конструктивно фитинг представляет собой штифтованный штуцер с резьбовым соединением 1-1/16-12 UNF/UNF, адаптированный под условный диаметр DN16 (Dash -10). Конусность JIC 37° обеспечивает высочайшую степень герметичности при использовании соответствующих накидных гаек и трубных адаптеров. Геометрия угла 45° минимизирует потери давления и обеспечивает эффективную гидродинамику потока, что крайне важно для высокопроизводительных гидравлических линий.
Стандартное исполнение артикула 802314 выполнено из высокопрочной углеродистой стали с надежным антикоррозионным покрытием. Для эксплуатации в агрессивных или высококоррозионных средах, а также в судостроении и пищевой промышленности, доступно исполнение из нержавеющей стали AISI 316. Для заказа коррозионностойкого варианта необходимо изменить префикс артикула с «80...» на «81...». Данное трубное соединение гарантирует долговечность и надежность при максимальных нагрузках, обеспечивая простоту монтажа.
-
DASH-10
-
Артикул802314
-
Внутренний диаметр5/8 дюйма
-
Рабочее давление350 бар
-
размер резьбы1 1/16-12 дюймов
-
Условный диаметр16 мм
