Фитинг JIC угловой 45° DN12 7/8" (Г) от Cast
Фитинг JIC угловой 45° DN12 7/8" (Г). Дюймовые фитинги. Фитинг JIC с накидной гайкой (конус 37°, SAE J514)
Угловой фитинг JIC (Joint Industrial Council) серии 802211 от производителя Фитинг CAST представляет собой высоконадежный элемент для организации компактного и герметичного подключения рукавов высокого давления (РВД) в гидравлических системах. Изделие предназначено для использования в условиях стандартного и высокого давления (до 350 бар) и широко применяется в мобильной технике, строительном оборудовании, а также в промышленных станках. Конструкция с углом 45° существенно облегчает монтаж и оптимизирует трассировку линии, минимизируя радиус изгиба РВД.

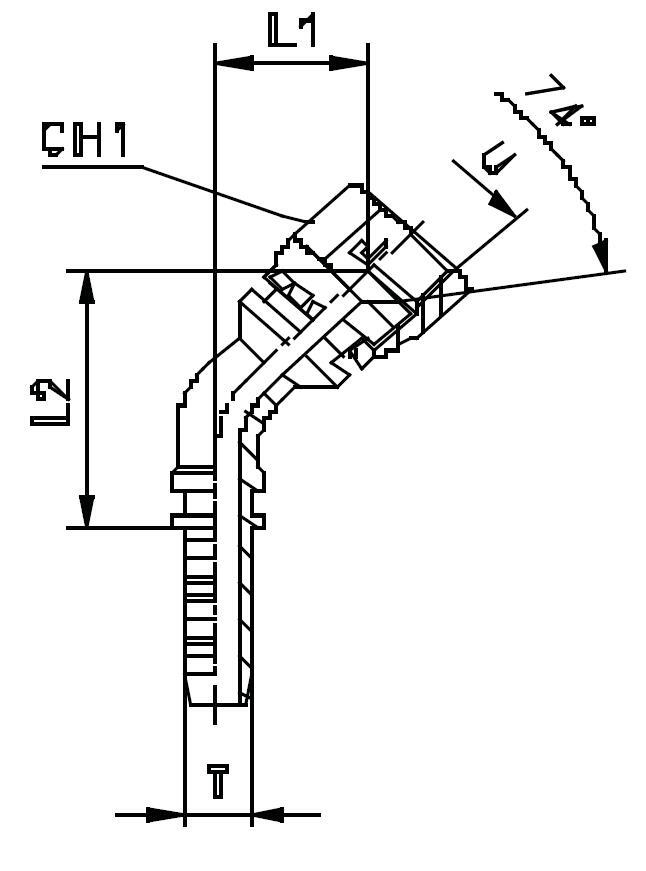

Конструктивно фитинг выполнен в виде углового элемента с накидной гайкой, обеспечивающей легкую сборку и предотвращающей скручивание рукава. Герметичность достигается за счет использования американского стандарта JIC (SAE J514), основанного на формировании надежного трубного соединения по конусу с углом 37°. Номинальный проход DN12 (DASH -8) соответствует оптимальным параметрам для потоков средней интенсивности. Стандартное исполнение обеспечивает высокую устойчивость к вибрациям и пульсации давления, характерным для тяжелых эксплуатационных режимов.
- Рабочее давление (WP): до 350 бар
- Тип резьбы: JIC 7/8"-14 UNF (внутренняя)
- Угол изгиба: 45°
- Условный проход (DN): 12 мм (DASH -8)
- Артикул (Сталь): 802211
- Стандарт герметизации: JIC (SAE J514)
Стандартное исполнение фитинга производится из высокопрочной углеродистой стали с антикоррозионным цинковым покрытием. Для эксплуатации в агрессивных средах, требующих повышенной коррозионной стойкости (химическая промышленность, морские установки), доступен вариант исполнения из нержавеющей стали AISI 316. При заказе изделий из нержавеющей стали необходимо изменить префикс артикула с 80... на 81... Это обеспечивает максимальную надежность соединения при контакте с агрессивными рабочими жидкостями или при воздействии внешней коррозионной среды.
