Фитинг JIC угловой 45° DN08 9/16" штифтованный от Cast
Фитинг JIC угловой 45° DN08 9/16" штифтованный. Дюймовые фитинги. Фитинг JIC с накидной гайкой (конус 37°, SAE J514)
Этот элемент представляет собой высоконадежный **фитинг JIC** (Joint Industry Council) угловой конструкции, артикул 802306, разработанный для компактного и герметичного подключения рукавов высокого давления. Производитель — CAST (Италия). Серия предназначена для систем со стандартным и высоким давлением до 350 бар. Основные области применения включают мобильную гидравлику, станочное оборудование, системы смазки и топливные магистрали, где требуется стабильное **гидравлическое трубное соединение CAST** под углом 45 градусов.
Конструктивно изделие выполнено как цельнотянутый штифтованный элемент, обеспечивающий максимальную механическую прочность и устойчивость к вибрационным нагрузкам. Угол 45° минимизирует радиус изгиба шланга при монтаже в ограниченном пространстве. Резьбовое соединение 9/16-18 соответствует стандарту JIC 37° (SAE J514), гарантируя совместимость с широко распространенными конусными наконечниками и адаптерами. Изделие разработано для использования с трубными системами с условным диаметром DN 8 (DASH -5) и внутренним диаметром 5/16 дюйма.
- Рабочее давление (WP): 350 бар
- Тип резьбы (JIC): 9/16-18 (SAE J514 / JIC 37°)
- Условный диаметр (DN): 8 мм
- Размер DASH: -5

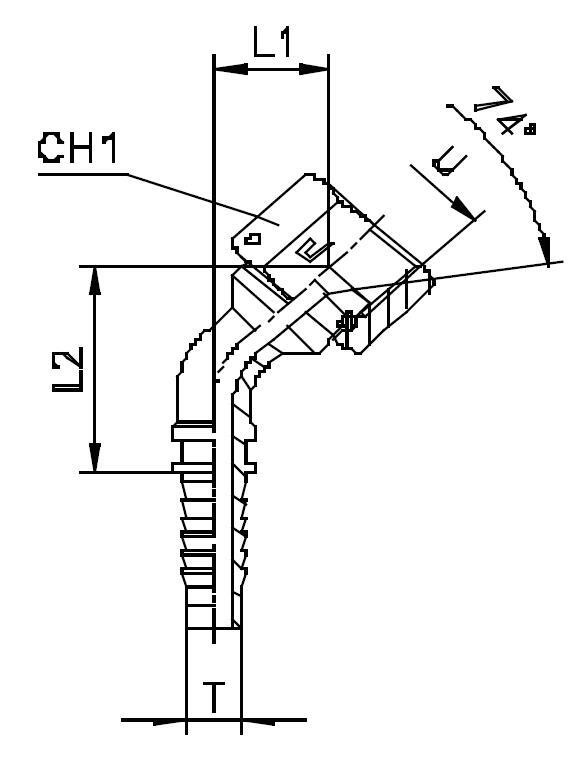

- Длина L1: 17,5 мм
Стандартное исполнение выполнено из высокопрочной углеродистой стали с защитным антикоррозийным покрытием. Для эксплуатации в агрессивных и высококоррозионных средах (морские приложения, химическая промышленность) доступен вариант из нержавеющей стали AISI 316. При заказе изделий из нержавеющей стали необходимо изменить префикс артикула с 80... на 81... Этот **угловой фитинг 45°** не требует дополнительных уплотнительных колец, так как герметичность достигается за счет контакта металл-по-металлу конуса 37°.
