Фитинг JIC угловой 45° DN06 7/16" штифтованный от Cast
Фитинг JIC угловой 45° DN06 7/16" штифтованный. Дюймовые фитинги. Фитинг JIC с накидной гайкой (конус 37°, SAE J514)
Угловой фитинг с изгибом 45° (артикул 802303) от производителя фитинг CAST предназначен для формирования компактных и герметичных гидравлических линий с необходимостью изменения направления потока на 45 градусов. Данное изделие применяется для подключения рукавов высокого давления (РВД) и жестких труб в системах, работающих при давлении до 450 бар. Основные области применения охватывают стационарную и мобильную гидравлику, включая строительную технику, промышленные станки и оборудование, где требуется высокая надежность соединений.
Конструкция фитинга предусматривает соединение по общепринятому североамериканскому стандарту JIC 37° (Joint Industry Council, SAE J514), который гарантирует высокую герметичность за счет уплотнения "металл по металлу" без использования дополнительных шайб или колец. Штифтованное исполнение обеспечивает точную фиксацию и предотвращает самопроизвольное откручивание под воздействием вибраций. Этот тип фитинга обеспечивает надежное гидравлическое трубное соединение, способное выдерживать значительные импульсные нагрузки.

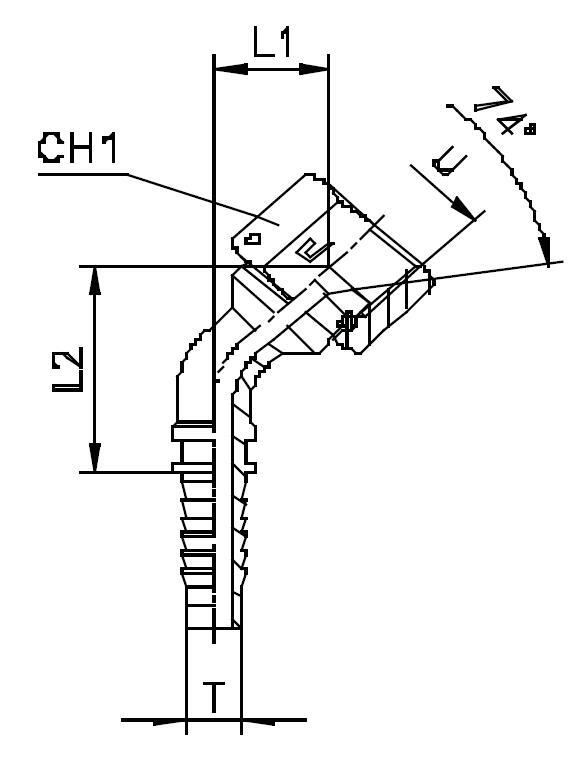

- Рабочее давление (WP): 450 бар
- Тип резьбы (U): 7/16-20 UNF
- Условный диаметр (DN): 6
- Внутренний диаметр (ID): 1/4 дюйма (-4 DASH)
- Длина L1 (CAST): 13 мм
Стандартное исполнение фитинга выполнено из углеродистой стали с защитным гальваническим покрытием. Для эксплуатации в агрессивных средах, включая морскую гидравлику или химическую промышленность, доступно исполнение из нержавеющей стали AISI 316. При заказе изделий из нержавеющей стали необходимо изменить префикс артикула с 80... на 81..., обеспечивая максимальную коррозионную стойкость.
