Cast Фитинг JIC угловой 45° DN06 1/2" штифтованный арт. 802304

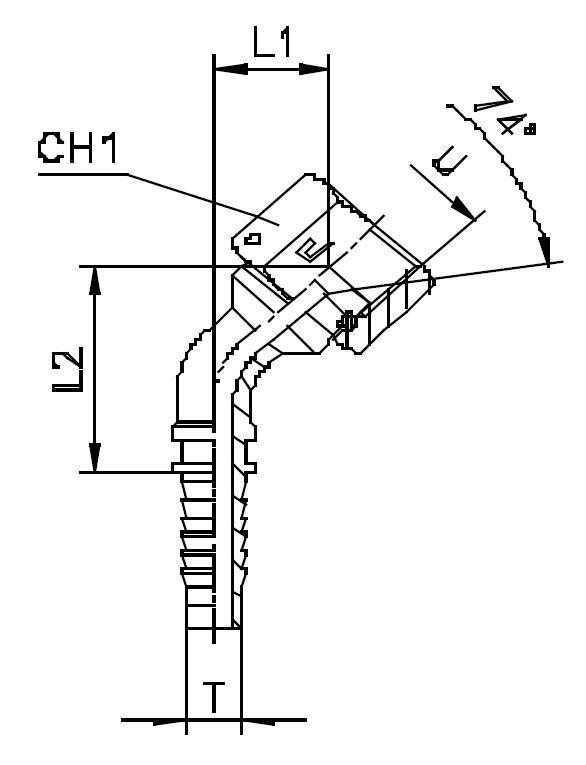

Фитинг JIC угловой 45° DN06 1/2" штифтованный. Дюймовые фитинги. Фитинг JIC с накидной гайкой (конус 37°, SAE J514)
Угловой поворотный фитинг CAST, артикул 802304, разработан для обеспечения компактного и надежного подключения рукавов высокого давления (РВД) к гидравлическим магистралям. Конструкция с углом 45° идеально подходит для оптимизации маршрутизации РВД в условиях ограниченного пространства и позволяет минимизировать радиус изгиба. Изделие предназначено для эксплуатации в мобильной технике, промышленной гидравлике и станках, где требуется рабочее давление до 450 бар.
Данный штифтованный фитинг JIC (Joint Industry Council) обеспечивает поворотное соединение, что исключает скручивание рукава и компенсацию осевых нагрузок при монтаже. Соединение соответствует американскому стандарту JIC 37° (конусность 37°), обеспечивая герметичность типа «металл по металлу» без необходимости использования дополнительных уплотнительных колец. Фитинг является ключевым элементом для создания высоконадежного трубное соединение в системах среднего и высокого давления.
Базовое исполнение фитинга выполнено из высокопрочной углеродистой стали с антикоррозионным покрытием. Для специальных условий эксплуатации, включая морскую гидравлику, химическое производство и агрессивные среды, доступно исполнение из нержавеющей стали AISI 316. Для заказа коррозионностойкой версии из нержавеющей стали, необходимо изменить префикс стандартного артикула 80... на 81....
-
DASH-4
-
Внутренний диаметр1/4"
-
Рабочее давление450 бар
-
Условный диаметр6
