Фитинг фланцевый SFS 6000psi DN20 1" от Cast
Фитинг фланцевый SFS 6000psi DN20 1". Фланцевые соединения. Фланец SAE Code 62 (серия 6000 psi)
Представленный фитинг CAST (артикул 805305) относится к фланцевым соединениям стандарта SAE J518 (серия SFS/6000 psi – Heavy Duty). Он разработан для создания надежного и герметичного трубного соединения высокого давления в самых требовательных гидросистемах. Основное назначение – подключение жестких труб или рукавов высокого давления к портам насосов, клапанов или гидроцилиндров. Фитинг широко применяется в тяжелой мобильной технике, карьерном оборудовании, металлургических станках и промышленном прессовом оборудовании, где требуется максимальная прочность и вибростойкость.
Конструкция муфты соответствует международному стандарту SAE J518 (Код 62). Данный фланцевое соединение SAE J518 обеспечивает превосходную устойчивость к вибрационным и ударным нагрузкам, критически важным в динамических системах. Соединение выполняется через фланец с прямоугольным расположением крепежных отверстий и уплотняется с помощью эластомерного О-ринга, гарантируя абсолютную герметичность при максимальных рабочих нагрузках. Соединение рассчитано на внутренний диаметр 3/4 дюйма (DN 19, DASH -12), что обеспечивает оптимальный проток рабочей среды.
- Артикул: 805305
- Серия давления: SFS (6000 psi / Heavy Duty)
- Условный диаметр (DN): 19 мм
- Внутренний диаметр (ID): 3/4 дюйма (-12 DASH)

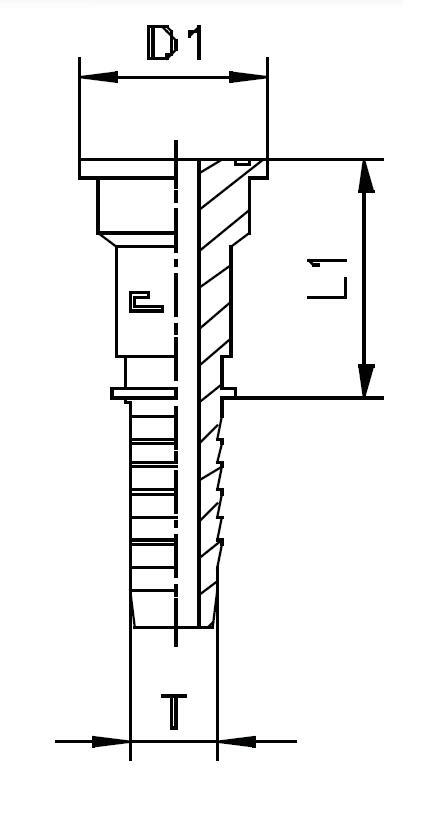

- Геометрия D1 (Посадочный диаметр): 47,6 мм
- Общая длина L1: 60 мм
Стандартное исполнение (артикулы серии 80...) выполнено из углеродистой стали с защитным гальваническим покрытием, обеспечивающим высокую устойчивость к коррозии в нормальных промышленных условиях. Для применения в агрессивных средах, где требуется максимальная коррозионная стойкость (например, морская техника, пищевая или химическая промышленность), доступен вариант исполнения из нержавеющей стали AISI 316. Для заказа фланцевой муфты из нержавеющего материала, необходимо заменить префикс артикула 80... на 81... Фланец поставляется без крепежных болтов и уплотнительных колец (O-Ring), которые заказываются отдельно.
