Cast Фитинг фланцевый SFS 6000psi 45° DN25 1" арт. 805506
Фитинг фланцевый SFS 6000psi 45° DN25 1". Фланцевые соединения. Фланец SAE Code 62 (серия 6000 psi)
Фитинг фланцевый CAST серии SFS (Standard 6000 psi), артикул 805506, предназначен для создания надежного и герметичного фланцевого соединения в высоконапорных гидравлических системах. Изделие разработано для обеспечения компактного подключения трубопроводов и рукавов высокого давления (РВД) к портам насосов, клапанов и гидроагрегатов. Основные области применения включают тяжелую мобильную технику, прессовое оборудование, станки и промышленные гидравлические установки, работающие со стандартными минеральными маслами.

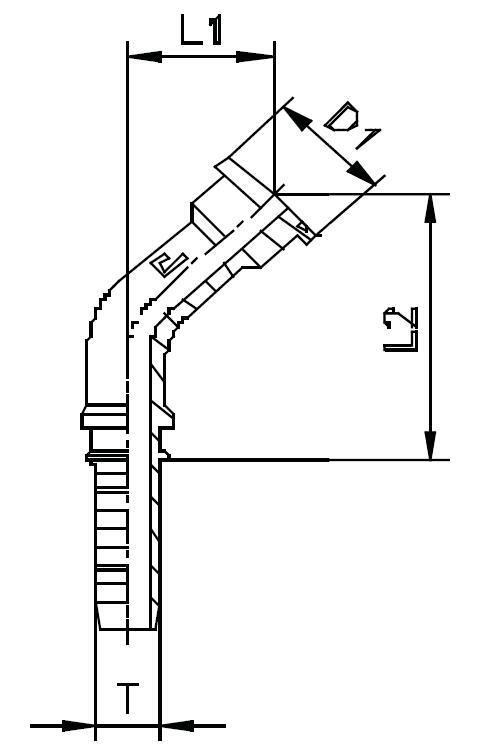

Конструктивно данный 45-градусный угловой фланец соответствует международному стандарту ISO 6162-2 (код 62) и американскому стандарту SAE J518 Code 62. Фитинг обеспечивает эффективное соединение трубопровода с условным диаметром DN 25 (1 дюйм), минимизируя потери давления и упрощая монтаж в ограниченном пространстве. Используется совместно с хомутами (половинками фланцев) и уплотнительной прокладкой (O-ring) для формирования герметичного стыка и рассчитан на максимальное рабочее давление до 420 бар.
Стандартное исполнение (артикул 805506) изготавливается из высокопрочной углеродистой стали с антикоррозионным покрытием. Для эксплуатации в агрессивных и высококоррозионных средах, включая морские платформы и химическую промышленность, доступно исполнение из нержавеющей стали AISI 316. При заказе изделий из нержавеющей стали необходимо изменить префикс артикула с 80... на 81... Фитинг поставляется без монтажных болтов, хомутов и уплотнительных колец, которые заказываются отдельно.
-
DASH-16
-
Длина33 мм
-
Угол45°
-
Условный диаметр25 мм (1 дюйм)
