Cast Фитинг фланцевый SFL 3000psi 90° DN32 1-1/2" арт. 805109
Фитинг фланцевый SFL 3000psi 90° DN32 1-1/2". Фланцевые соединения. Фланец SAE Code 61 (серия 3000 psi)
Угловой фланцевый фитинг CAST (артикул 805109) серии SFL предназначен для формирования жесткого и высоконадежного гидравлического соединения под углом 90 градусов. Данное изделие соответствует стандарту легкой серии (Standard Flange Light – SFL) с номинальным рабочим давлением 3000 psi (210 бар). Основное назначение – интеграция гидравлических линий в порты насосов, двигателей и цилиндров. Изделие применяется в стационарном промышленном оборудовании, крупнотоннажном машиностроении, а также в станочном парке и мобильной технике, где требуется повышенная прочность соединения.

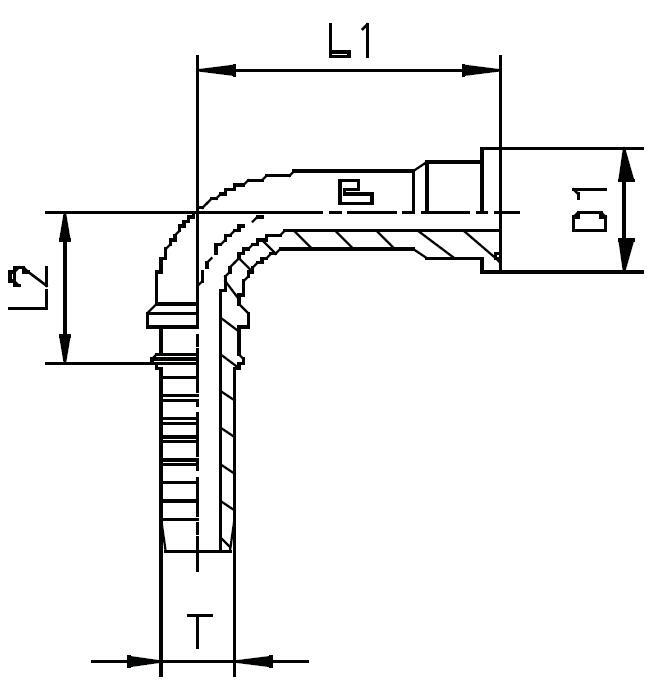

Конструктивно фитинг представляет собой колено 90° для прямого монтажа на фланцевый порт. Конструкция соответствует международным стандартам SAE J518/ISO 6162-1 (Series 3000), гарантируя совместимость с большинством современных систем. Он обеспечивает герметичное и высокопрочное трубное соединение. Для подключения рукавов или труб требуются соответствующие приварные или обжимные втулки (заказываются отдельно). Диаметр D1 (60.3 мм) соответствует стандартным размерам фланцев SFL.
Стандартное исполнение выполнено из оцинкованной углеродистой стали. Для работы в условиях высокой влажности, контакта с агрессивными средами или морских применений доступна коррозионностойкая версия. При заказе исполнения из нержавеющей стали AISI 316 необходимо изменить префикс артикула с 80... на 81... Для обеспечения герметичности соединение требует использования уплотнительного кольца (O-ring) и четырех крепежных болтов, не входящих в стандартный комплект поставки. Это угловое колено является критически важным элементом для создания надежного фланец SFL узла.
-
DASH-20
-
Внутренний диаметр1.1/4 дюйма
-
Диаметр60,3 мм
-
Длина80 мм
-
Условный диаметр31 мм
