Фитинг фланцевый SFL 3000psi 90° DN20 3/4" от Cast
Фитинг фланцевый SFL 3000psi 90° DN20 3/4". Фланцевые соединения. Фланец SAE Code 61 (серия 3000 psi)
Данный угловой (90°) фитинг CAST, артикул 805104, относится к серии фланцевых соединений SFL (Standard Flange) и предназначен для монтажа в гидравлические линии со стандартным рабочим давлением до 3000 PSI (210 Бар). Основное назначение – создание компактного, надежного и герметичного подключения рукавов высокого давления (РВД) или жестких трубопроводов с изменением направления потока на 90 градусов. Применяется в стационарных гидравлических системах, а также в мобильной технике и оборудовании для нефтегазовой отрасли.
Конструктивно фитинг представляет собой монолитное колено, выполненное методом горячей штамповки для обеспечения максимальной прочности и минимизации турбулентности потока. Это фланцевое соединение полностью соответствует требованиям международного стандарта SAE J518, гарантируя взаимозаменяемость с другими компонентами, включая ответные фланцы и адаптеры. Соединение обеспечивает высокий уровень вибростойкости, что критически важно для надежных трубных соединений в динамических условиях эксплуатации.
- Артикул: 805104
- Серия давления: SFL (Standard Flange) – 3000 PSI
- Угол изгиба: 90°
- Условный проход (DN): 19 мм (DN20)
- Внутренний диаметр (ID): 3/4" (DASH -12)

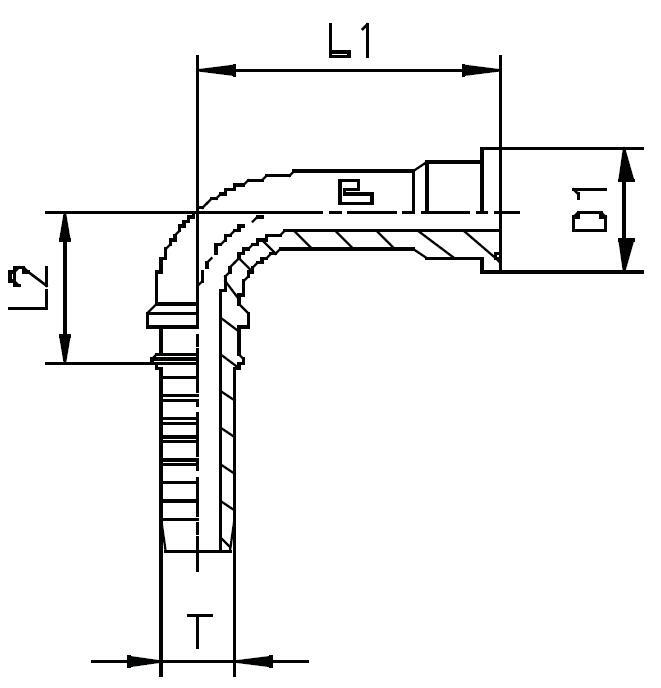

- Диаметр посадочной поверхности D1 (CAST): 38 мм
- Длина L1 (CAST): 57 мм
Стандартное исполнение изготовлено из высокопрочной углеродистой стали с защитным гальваническим покрытием. Для эксплуатации в условиях повышенной коррозионной активности или с агрессивными рабочими средами доступна модификация из нержавеющей стали AISI 316. Для заказа этой версии необходимо использовать артикул с префиксом 81... (например, 815104). Важно: уплотнительное кольцо (O-ring) и крепежные элементы (болты и шайбы) не включены в стандартную комплектацию и заказываются отдельно.
