Cast Фитинг фланцевый SFL 3000psi 45° DN25 1-1/4" арт. 805207
Фитинг фланцевый SFL 3000psi 45° DN25 1-1/4". Фланцевые соединения. Фланец SAE Code 61 (серия 3000 psi)
Фланцевый фитинг CAST, артикул 805207, предназначен для надежного и герметичного подключения рукавов высокого давления (РВД) к фланцевым портам гидравлической аппаратуры. Данное изделие соответствует серии SFL (Standard Flange Light Duty – 3000 psi / 210 бар) и стандарту ISO 6162-1 (SAE J518 Code 61). Основное назначение – интеграция в объемные гидравлические системы среднего и стандартного давления, характерные для дорожно-строительной, сельскохозяйственной и карьерной техники.

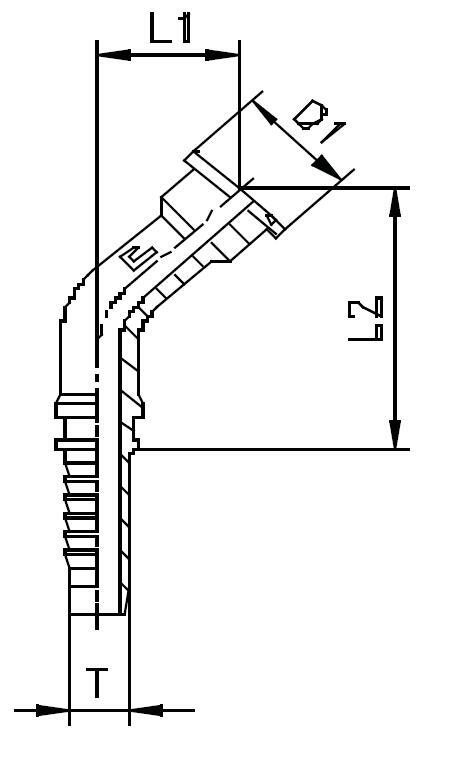

Конструкция представляет собой угловой фитинг с углом изгиба 45°, что обеспечивает оптимальную трассировку и компактное подключение РВД в условиях ограниченного пространства. Фитинг разработан для четырехболтового монтажа и совместим с рукавами внутренним диаметром DN25 (1 дюйм). Стандартное исполнение из углеродистой стали гарантирует высокую механическую прочность и долговечность соединения при работе под нагрузкой.
- Тип фланца: SFL (Standard Duty, Code 61)
- Рабочее давление: До 210 бар (3000 psi)
- Условный диаметр (DN): 25
- Размер DASH: -16
- Диаметр крепежной окружности (D1): 50,8 мм
- Угол изгиба: 45°
- Бренд: Фитинг CAST
Стандартное исполнение поставляется из высококачественной оцинкованной стали с покрытием для защиты от коррозии. Для эксплуатации в агрессивных и коррозионно-активных средах (например, морская техника, пищевая промышленность) доступен вариант исполнения из нержавеющей стали AISI 316. При заказе фланца из нержавеющей стали необходимо изменить префикс артикула с 80... на 81.... Комплект поставки включает только сам фитинг; уплотнительные кольца и крепежные болты приобретаются отдельно.
-
DASH-16
-
Диаметр50,8 мм
-
Рабочее давлениеДо 210 бар (3000 psi)
-
Тип изделияSFL (Standard Duty, Code 61)
-
Угол45°
-
Условный диаметр25
