Фитинг фланцевый SFL 3000psi 45° DN20 3/4" от Cast
Фитинг фланцевый SFL 3000psi 45° DN20 3/4". Фланцевые соединения. Фланец SAE Code 61 (серия 3000 psi)
Фланцевый угловой фитинг CAST, артикул 805204, предназначен для создания высоконадежного и герметичного соединения рукавов высокого давления (РВД) с портами и магистралями гидравлических систем. Изделие относится к серии SFL (Standard Flange Light Duty) и рассчитано на стандартное рабочее давление 3000 psi (210 бар), соответствующее требованиям SAE J518/ISO 6162-1. Основные области применения включают станки, специализированную промышленную технику, а также мобильные и дорожно-строительные машины, где требуется компактное угловое подключение.

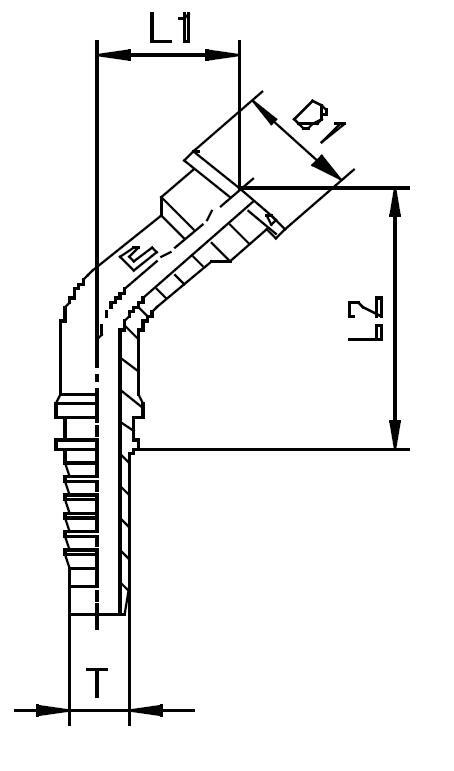

Конструкция представляет собой моноблочный угловой элемент с изгибом 45°, обеспечивающий оптимизацию маршрутизации РВД в условиях ограниченного монтажного пространства. Данный тип фланцевый фитинг предназначен для использования с соответствующими фланцевыми половинками и обеспечивает надежное трубное соединение при высоких вибрационных и пульсирующих нагрузках. Фитинг изготовлен из высокопрочной углеродистой стали с защитным гальваническим покрытием для повышения эксплуатационной долговечности и защиты от умеренной коррозии.
- Тип фланца: SFL (Light Duty) 3000 psi
- Угол изгиба: 45°
- Условный диаметр (DN): 19 мм
- Внутренний диаметр (ID): 3/4 дюйма (DASH -12)
- Максимальное рабочее давление: 210 бар (3000 psi)
- Диаметр D1 (по ISO 6162-1): 38 мм
Стандартное исполнение (артикул 805204) выполнено из углеродистой стали. Для применения в агрессивных средах, включая морскую гидравлику или химическую промышленность, доступна версия из нержавеющей стали AISI 316, обеспечивающая повышенную коррозионной стойкости. При заказе нержавеющего исполнения необходимо использовать артикул с измененным префиксом: замените 80... на 81... Обратите внимание, что для полной комплектации и монтажа фланцевого соединения необходимо отдельно приобрести уплотнительные кольца (O-ring) и крепежные болты.
