Фитинг фланцевый SFL 3000psi 45° DN20 1" от Cast
Фитинг фланцевый SFL 3000psi 45° DN20 1". Фланцевые соединения. Фланец SAE Code 61 (серия 3000 psi)
Это угловой (45°) фланцевый фитинг CAST серии SFL (Standard Pressure Flange), артикул 805205. Он предназначен для быстрого и надежного подключения рукавов высокого давления (РВД) к стационарным и мобильным гидравлическим системам, работающим под стандартным давлением (3000 PSI / 210 бар). Основное назначение – обеспечение компактного и герметичного углового подключения в условиях ограниченного монтажного пространства. Применяется преимущественно в тяжелой мобильной технике, промышленном оборудовании, станочных комплексах и горнодобывающей отрасли.
Конструкция представляет собой цельнокованый угловой элемент, обеспечивающий высоконадежное четырехболтовое фланцевое соединение, соответствующее международным стандартам ISO 6162-1 / SAE J518 Code 61. Данный трубный фитинг обеспечивает максимальную устойчивость к динамическим, вибрационным и импульсным нагрузкам, что критически важно в ответственных узлах. Изделие спроектировано для подключения шлангов с внутренним диаметром 3/4" (DN 19) и соответствующим метрическим фланцевым портом.
- Артикул CAST: 805205
- Тип фланца: SFL (Standard Pressure, Code 61)
- Рабочий угол: 45°
- Условный диаметр (DN): 19 (3/4")
- Давление: 3000 PSI (210 Бар)

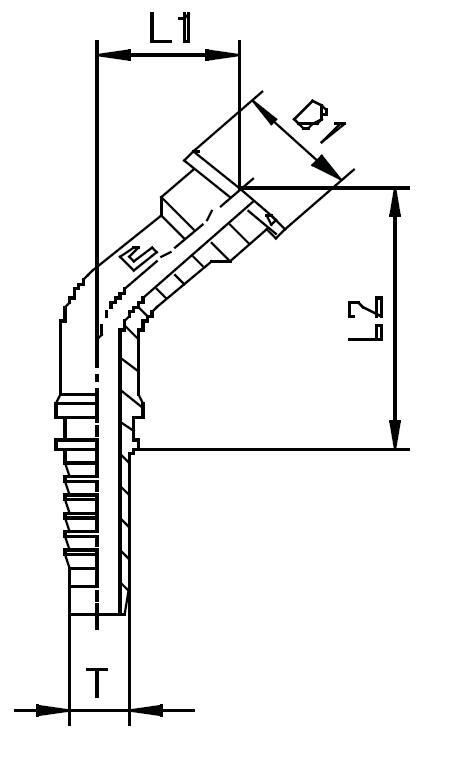

- Диаметр D1 (посадочный): 44,5 мм
- Размер DASH: -12
Стандартное исполнение (артикул 80...) выполнено из высокопрочной углеродистой стали с надежным антикоррозионным покрытием (гальванизация). Для эксплуатации в агрессивных и высококоррозионных средах (например, морские платформы или химическая промышленность) доступна модификация из нержавеющей стали AISI 316. Для заказа коррозионностойкого исполнения необходимо изменить префикс артикула на 81... В стандартный комплект поставки не включены крепежные болты, стопорные шайбы и уплотнительные кольца O-ring — эти компоненты заказываются отдельно в зависимости от требований системы.
