Фитинг DKO-S угловой 90° DN20 M30x2 (Г) от Cast
Фитинг DKO-S угловой 90° DN20 M30x2 (Г). Метрические фитинги. Фитинг DKOS с накидной гайкой (конус 24°, тяжелая серия)
Высоконапорный угловой фитинг CAST (артикул 801126) представляет собой элемент серии DKO-S (Heavy Series), предназначенный для формирования компактного изгиба 90° в трубопроводах высокого давления. Данный компонент незаменим в гидравлических системах, используемых в тяжелой мобильной технике, промышленном оборудовании и металлообрабатывающих станках, обеспечивая надежное и герметичное трубное соединение при номинальном рабочем давлении до 350 бар.
Конструкция фитинга соответствует международным стандартам DIN 2353 и ISO 8434-1, что гарантирует совместимость с широким спектром гидравлических компонентов. Корпус выполнен в виде 90-градусного колена и оснащен метрической резьбой M30x2. Соединение DKO-S обеспечивает высокую степень герметичности и устойчивость к вибрационным нагрузкам благодаря использованию обжимного кольца и накидной гайки (приобретаются отдельно) для 24-градусной конусной посадки.
- Рабочее давление (WP): 350 бар
- Тип резьбы: Метрическая, M30x2
- Номинальный проход (DN/DASH): 19 мм (3/4 дюйма / DASH -12)
- Исполнение: Угловой 90°, DKO-S (Тяжелая серия)

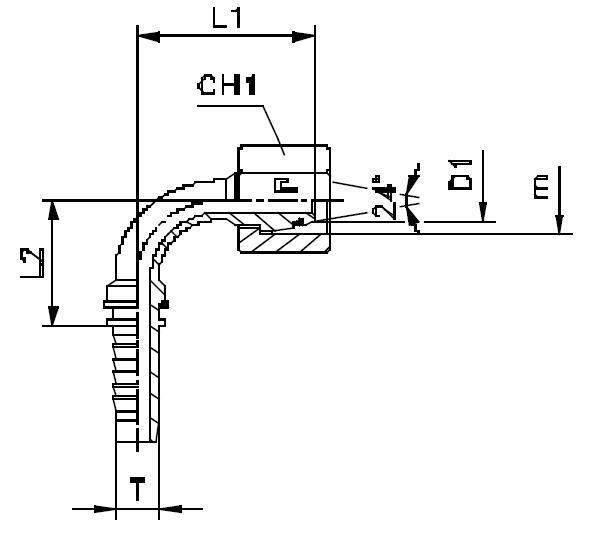

- Общая длина по оси L1: 58,5 мм
Базовое исполнение элемента — высокопрочная углеродистая сталь, обработанная защитным цинковым покрытием. Для эксплуатации в агрессивных средах или при повышенных требованиях к коррозионной стойкости доступна модификация из нержавеющей стали AISI 316; для заказа такого исполнения требуется смена префикса артикула. Обжимное кольцо и накидная гайка, необходимые для полноценного монтажа, в комплект поставки не включены и заказываются дополнительно.
