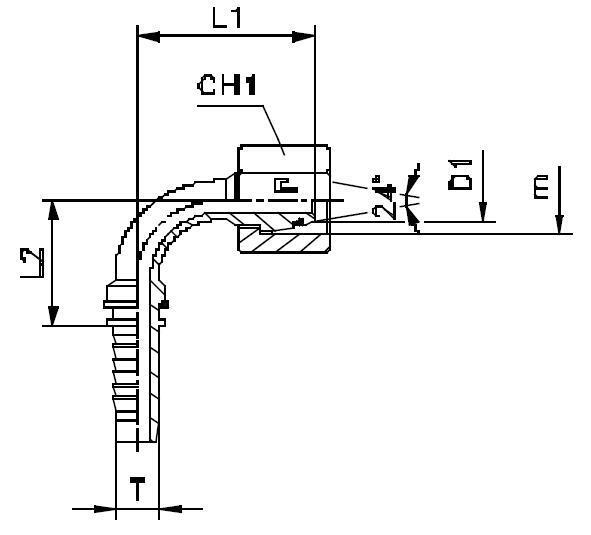

Фитинг DKO-S угловой 90° DN10 M22x1.5 (Г) от Cast
Фитинг DKO-S угловой 90° DN10 M22x1.5 (Г). Метрические фитинги. Фитинг DKOS с накидной гайкой (конус 24°, тяжелая серия)
Данное изделие — угловой фитинг серии DKO-S (артикул 801118) производства CAST. Предназначен для формирования герметичного и компактного трубного соединения в гидравлических системах среднего и высокого давления. Угловая конфигурация 90° позволяет эффективно организовать трассировку трубопровода в условиях ограниченного пространства. Основные области применения включают станки, специализированное промышленное оборудование, мобильную технику, а также системы смазки и топливопроводы, требующие надежности и устойчивости к вибрациям.
Конструктивно фитинг является опрессовочным соединением под накидную гайку (DKO-S — легкая серия). Он обеспечивает надежное трубное соединение с наружным диаметром 14 мм. Метрическая резьба M22x1.5 гарантирует совместимость со стандартными гидравлическими портами и клапанами. Данное изделие соответствует промышленным стандартам, предъявляемым к неразъемным соединениям высокого давления, обеспечивая быстрый и надежный монтаж.
- Тип соединения: DKO-S (Метрическая гайка)
- Номинальный диаметр (DN): 10 мм
- Размер резьбы: M22x1.5
- Угол изгиба: 90°
- Рабочий диаметр трубы: 14 мм
Фитинг выполнен из высокопрочной углеродистой стали с защитным антикоррозионным покрытием (цинкование). Для создания полноценного гидравлического рукава требуется использование соответствующего обжимного наконечника CAST и уплотнительных элементов (в комплект поставки не входят). При эксплуатации в агрессивных средах или при повышенных требованиях к коррозионной стойкости возможен заказ исполнения из нержавеющей стали AISI 316, что должно быть указано изменением префикса артикула.
