Фитинг DKO-S угловой 45° DN10 M20x1.5 (Г) от Cast
Фитинг DKO-S угловой 45° DN10 M20x1.5 (Г). Метрические фитинги. Фитинг DKOS с накидной гайкой (конус 24°, тяжелая серия)
Данный компонент представляет собой угловой фитинг под 45 градусов серии DKO-S (Легкая серия) с артикулом 801217, разработанный компанией CAST. Он предназначен для создания герметичных и надежных гидравлических трубных соединений в условиях ограниченного монтажного пространства, где требуется изменение направления потока на 45°. Фитинг идеально подходит для линий со стандартным и высоким давлением в гидросистемах станочного оборудования, промышленной автоматизации и мобильной техники.

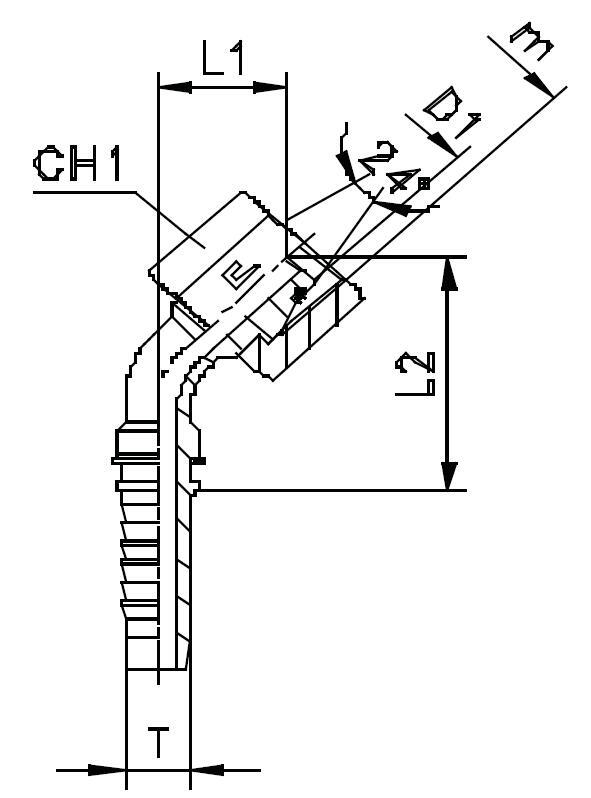

Конструктивно фитинг является резьбовым элементом DKO, соответствующим международным стандартам DIN 2353/ISO 8434-1. Угловая конструкция 45° обеспечивает эффективную трассировку трубопроводов DN 10 (3/8 дюйма). Соединение выполняется посредством внутренней метрической резьбы M20x1.5, которая взаимодействует с соответствующим ниппелем, обеспечивая плотный металлический конусный контакт (конусность 24°).
- Рабочее давление (WP): 445 бар
- Тип резьбы: Метрическая (M20x1.5)
- Условный диаметр (DN): 10 (3/8")
- Угол соединения: 45°
- Длина L1: 18,5 мм
Фитинг изготовлен из высокопрочной углеродистой стали, защищенной цинково-никелевым или хроматированным покрытием для обеспечения повышенной защиты от коррозии. Изделие поставляется готовым к монтажу и не требует дополнительных уплотнительных элементов для герметизации конуса. Для эксплуатации в особо агрессивных средах, например, при контакте с химическими реагентами, возможно изготовление данного гидравлического фитинга DKO из нержавеющей стали AISI 316 (требуется специальный заказ и изменение префикса артикула).
