Фитинг DKO-L угловой 90° DN06 M14x1.5 (Г) от Cast
Фитинг DKO-L угловой 90° DN06 M14x1.5 (Г). Метрические фитинги. Фитинг DKOL с накидной гайкой (конус 24°, легкая серия)
Данное изделие, артикул 801106, представляет собой 90-градусный угловой фитинг DKO-L с накидной гайкой, предназначенный для создания герметичного и компактного подключения гибких рукавов высокого давления (РВД). Фитинг используется для систем гидравлики легкой серии (L) с рабочим давлением до 315 бар. Изделие от производителя CAST ориентировано на применение в стационарных промышленных установках, прессах, а также в мобильной технике и оборудовании, где требуется минимизировать радиус изгиба РВД.

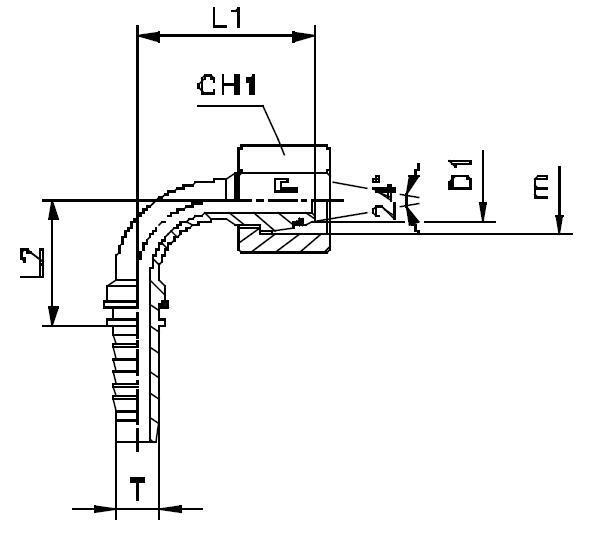

Конструктивно фитинг выполнен в виде углового наконечника с метрической резьбой M14x1.5. Изделие соответствует требованиям стандарта ISO 8434-1 (DIN 2353), обеспечивая стандартное трубное соединение с конусом 24°. Угловая геометрия 90° критически важна для эффективного монтажа в условиях ограниченного пространства, позволяя избежать критических напряжений в месте присоединения рукава. Изделие гарантирует высокую прочность и устойчивость к вибрационным нагрузкам.
- Рабочее давление (WP): 315 бар
- Метрическая резьба гайки: M14x1.5
- Номинальный диаметр (DN): 6
- Условный внутренний диаметр (ID): 1/4" (DASH -4)
Стандартное исполнение фитинга CAST изготовлено из высокопрочной углеродистой стали с защитным покрытием от коррозии. Для эксплуатации в агрессивных средах или при повышенных требованиях к химической стойкости доступна модификация из нержавеющей стали AISI 316. При заказе исполнения из нержавеющей стали необходимо указывать соответствующий префикс артикула. Фитинг поставляется без комплекта уплотнений, так как его герметичность обеспечивается конусностью 24° при опрессовке на РВД.
