Фитинг BSP угловой 45° DN10 1/4" с o-ring от Cast
Фитинг BSP угловой 45° DN10 1/4" с o-ring. Дюймовые фитинги. Фитинг BSP с накидной гайкой (внутренний конус 60°)
Угловой гидравлический фитинг CAST (артикул 803308, серия X) предназначен для компактного и герметичного подключения рукавов высокого давления в стесненных условиях. Изделие обеспечивает надежное трубное соединение под углом 45°, минимизируя радиус изгиба шланга и оптимизируя прокладку трубопровода. Рассчитан на максимальное рабочее давление до 400 бар, что делает его идеальным для использования в высоконагруженных гидравлических системах мобильной техники, промышленного оборудования и станочного парка.

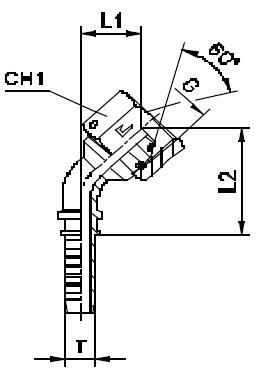

Конструктивно данный фитинг CAST представляет собой угловой адаптер с наружной резьбой G 1/4" (BSP), имеющий специальный паз для уплотнительного кольца (O-ring) на привалочной плоскости. Наличие O-ring гарантирует повышенную герметичность при работе с высоким давлением и вибрационными нагрузками. Изделие совместимо с соединениями условного прохода DN 10 (DASH -6) и соответствует стандартам, обеспечивающим универсальность применения в европейском и международном машиностроении.
- Рабочее давление (WP): 400 бар
- Резьба подключения: G 1/4" (BSP)
- Условный диаметр (DN): 10 мм
- Угол изгиба: 45°
- Размер DASH: -6
- Длина общая (L1): 21,5 мм
Стандартное исполнение фитинга изготовлено из высокопрочной углеродистой стали с защитным покрытием от коррозии. Для эксплуатации в агрессивных и химически активных средах, включая морские применения, доступен вариант из нержавеющей стали AISI. Для заказа исполнения с повышенной коррозионной стойкостью необходимо изменить префикс артикула с "80..." на "81...". Обращаем внимание, что для обеспечения заявленной герметичности требуется использование соответствующего уплотнительного кольца, которое не входит в стандартную комплектацию.
