Фитинг BEL угловой 90° DN16-20 (Ш) от Cast
Фитинг BEL угловой 90° DN16-20 (Ш). Метрические фитинги. Штуцер под врезное кольцо (BEL)
Угловой гидравлический фитинг BEL 90° (артикул 801418) от ведущего производителя CAST предназначен для надежного изменения направления трубопровода в условиях ограниченного пространства. Данное изделие обеспечивает герметичное и прочное трубное соединение в гидравлических системах среднего и высокого давления. Основные области применения — гидравлические линии строительной и сельскохозяйственной техники, а также станочное оборудование, где требуется максимальная компактность прокладки.
Конструктивно фитинг представляет собой цельнометаллическую угловую деталь с внешней (male) метрической резьбой. Изделие спроектировано для работы с трубками условного диаметра DN 16 и соответствует основным отраслевым стандартам для обеспечения взаимозаменяемости. Угол 90° минимизирует потери давления при изменении траектории потока. Высокоточная обработка резьбы гарантирует легкий монтаж и долговечное соединение, устойчивое к вибрационным и импульсным нагрузкам.
- Максимальное рабочее давление (WP): 350 бар
- Условный проход (DN): 16 мм
- Размер DASH: -10
- Внутренний диаметр (ID): 5/8 дюйма

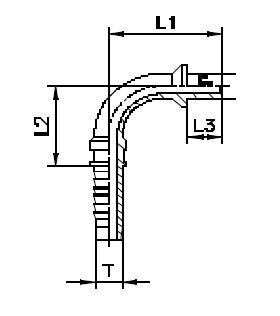

- Длина габаритная L1 (по спецификации CAST): 61 мм
Стандартное исполнение фитинга выполнено из углеродистой стали с высококачественным антикоррозионным цинковым покрытием, что обеспечивает долговечность эксплуатации в стандартных промышленных условиях. Для обеспечения максимальной коррозионной стойкости и работы с агрессивными средами, возможно заказать этот фитинг CAST из нержавеющей стали AISI 316, что обычно требует смены префикса артикула. Обратите внимание: уплотнительные и крепежные элементы (гайки, врезные кольца) заказываются отдельно, исходя из требований конкретной гидравлической системы.
