Фитинг BEL угловой 90° DN10-15 (Ш) от Cast
Фитинг BEL угловой 90° DN10-15 (Ш). Метрические фитинги. Штуцер под врезное кольцо (BEL)
Угловой фитинг 90° серии BEL (арт. 801412) от производителя CAST предназначен для обеспечения компактного и герметичного углового подключения в линиях высокого и среднего давления. Изделие разработано для использования в стандартных гидравлических системах, включая мобильную технику, станки и промышленные агрегаты, где требуется изменение траектории трубопровода на 90 градусов. Данный компонент критичен для оптимизации пространства и уменьшения длины рукавов, работающих под давлением до 315 бар.
Конструктивно фитинг представляет собой цельнометаллическое изделие с внутренней (Female) резьбой и конусом 60°, что обеспечивает надежное соединение с соответствующими штуцерами. Высокопрочная углеродистая сталь с дополнительным цинк-никелевым покрытием гарантирует высокую сопротивляемость коррозии и долговечность. Соответствует отраслевым требованиям для трубных соединений. Монолитная конструкция минимизирует турбулентность потока, сохраняя эффективность передачи рабочей среды в гидравлической системе.
- Рабочее давление (WP): 315 бар
- Условный диаметр (DN): 10 мм
- Внутренний диаметр (ID): 3/8 дюйма (-6 DASH)

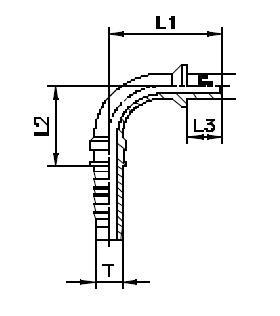

- Длина по оси L1 (CAST): 48 мм
Стандартное исполнение выполнено из стали для работы с минеральными маслами и негорючими жидкостями. Для эксплуатации в условиях повышенной агрессивности или при контакте с химически активными средами возможно специальное исполнение из нержавеющей стали (например, AISI 316). При заказе такого варианта требуется смена префикса артикула. Фитинг поставляется без дополнительных уплотнительных элементов, поскольку герметичность достигается за счет точной подгонки металлических конусов.
