Фитинг BEL угловой 90° DN10-12 (Ш) от Cast
Фитинг BEL угловой 90° DN10-12 (Ш). Метрические фитинги. Штуцер под врезное кольцо (BEL)
Данный угловой (90°) трубный фитинг серии BEL, артикул 801410, разработан производителем CAST для организации компактного и высоконадежного трубного соединения в гидравлических системах. Основное назначение – изменение направления потока на 90 градусов без потерь герметичности. Фитинг применяется в широком спектре оборудования, включая станочные системы, строительную и мобильную технику, работающие со стандартным и высоким рабочим давлением, а также с минеральными маслами, топливом и прочими неагрессивными рабочими жидкостями.
Конструкция представляет собой цельнокованый угловой элемент, гарантирующий максимальную механическую прочность и вибростойкость, что критически важно при динамических нагрузках. Этот фитинг CAST полностью соответствует международным стандартам DIN 2353 (ISO 8434-1) и предназначен для работы с бесшовными стальными трубами. Угловой элемент обеспечивает надежное соединение с использованием врезного кольца и гайки по принципу 24° конуса.
- Артикул CAST: 801410
- Максимальное рабочее давление (WP): 445 бар
- Условный проход (DN): 10 мм
- Внутренний диаметр (ID): 3/8 дюйма
- Размер DASH: -6

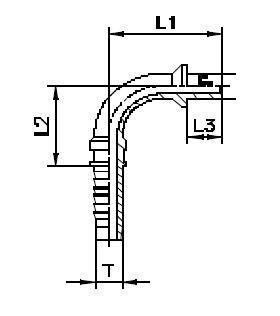

- Длина по оси L1: 50,5 мм
Фитинг изготовлен из высокопрочной углеродистой стали с антикоррозионным защитным покрытием. Важно отметить, что для формирования полноценного герметичного трубного соединения, обжимное кольцо и соответствующая гайка заказываются отдельно, исходя из внешнего диаметра используемой трубы. Для применения в условиях повышенной влажности, морских установок или при работе с агрессивными средами доступно специальное исполнение из нержавеющей стали AISI 316, что требует указания соответствующего префикса при заказе.
