Фитинг BEL угловой 90° DN08-12 (Ш) от Cast

Фитинг BEL угловой 90° DN08-12 (Ш). Метрические фитинги. Штуцер под врезное кольцо (BEL)

Представленный элемент – это угловой гидравлический фитинг 90° (артикул 801408) производства CAST, предназначенный для создания компактных и надежных соединений в рукавах высокого давления (РВД). Он применяется для оптимизации траектории прокладки гидравлических линий, где требуется резкий поворот на 90 градусов. Данное изделие разработано для систем со стандартным рабочим давлением до 350 бар и широко используется в мобильной гидравлике, строительной технике, а также в промышленных гидравлических установках, работающих с минеральными и синтетическими маслами.

Конструктивно фитинг представляет собой цельнокованый угловой адаптер, обеспечивающий высокую прочность и устойчивость к вибрационным нагрузкам. Угловая ориентация (90°) минимизирует радиус изгиба РВД, снижая механическое напряжение шланга. Данный фитинг совместим с рукавами номинального диаметра DN 8. Особенностью конструкции является точная геометрия, гарантирующая надежное и герметичное трубное соединение при использовании соответствующего наконечника или гайки.

• Рабочее давление (WP): 350 бар
• Условный диаметр рукава (DN): 8 мм
• Внутренний диаметр (ID): 5/16 дюйма
• Размер DASH: -5

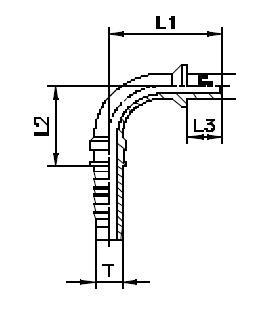

• Габаритная длина L1 (по спецификации CAST): 47,5 мм

Стандартное исполнение гидравлический фитинг CAST производится из высокопрочной углеродистой стали с защитным гальваническим покрытием (цинкование) для повышения коррозионной стойкости. При необходимости использования в высокоагрессивных средах или при работе с особыми рабочими жидкостями возможно изготовление данного элемента из нержавеющей стали (например, AISI 316); для заказа такого исполнения требуется изменение префикса в артикуле. Изделие поставляется без опрессовочных втулок и требует подбора соответствующего компонента для профессионального монтажа РВД.
