Фитинг BEL угловой 45° DN08-10 (Ш) от Cast
Фитинг BEL угловой 45° DN08-10 (Ш). Метрические фитинги. Штуцер под врезное кольцо (BEL)
Данный угловой фитинг CAST (артикул 801507) представляет собой неразборный обжимной наконечник типа BEL с углом 45°. Он предназначен для создания надежного и компактного гидравлического соединения при работе со шлангами среднего давления. Основное назначение — обеспечение оптимизированной трассировки рукавов высокого давления (РВД) в ограниченном пространстве. Широко используется в мобильной гидравлике, станкостроении и в системах смазки и топлива, где требуется номинальный диаметр DN 8.
Конструкция фитинга предусматривает стандартное опрессовочное соединение (Swage/Skive) для обеспечения максимальной герметичности и устойчивости к вибрационным нагрузкам. Этот гидравлический адаптер соответствует отраслевым стандартам, гарантируя высокую совместимость с рукавами R1AT/R2AT. Геометрия угла 45° идеально подходит для ситуаций, требующих отклонения траектории потока с минимальным радиусом изгиба РВД.
- Рабочее давление (WP): 350 бар
- Условный проход (DN): 8 мм (5/16 дюйма)
- Размер DASH: -5

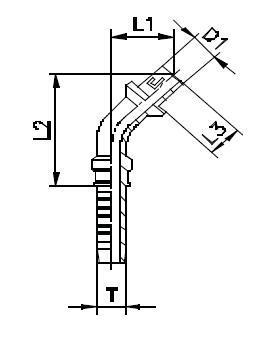

- Длина посадочная L1 (CAST): 25 мм
- Тип соединения: Наконечник обжимной, угловой 45°
Фитинг изготавливается из высокопрочной углеродистой стали с цинковым покрытием для базовой защиты от коррозии. Стандартное исполнение применимо для минеральных масел и других неагрессивных гидравлических жидкостей. Для использования в агрессивных или морских средах доступен вариант исполнения из нержавеющей стали (AISI 316), который заказывается путем смены префикса к основному артикулу. Изделие обеспечивает надежное трубное соединение при соблюдении регламентов опрессовки.
