Двойной ниппель DS14 M22x1.5 от Cast
Двойной ниппель DS14 M22x1.5. Соединения с врезным кольцом (DIN 2353). Прямой соединитель "гайка-гайка"
Двойной ниппель (муфта) фитинг CAST, артикул 603518, предназначен для надежного и герметичного соединения двух трубных окончаний или адаптеров одинакового типоразмера. Данное изделие относится к тяжелой серии (S) и спроектировано для работы в гидравлических системах сверхвысокого давления. Основное назначение — обеспечение соосного и компактного подключения в стационарных установках, мобильной технике и промышленных гидравлических контурах, включая системы смазки, топливные линии и линии управления.

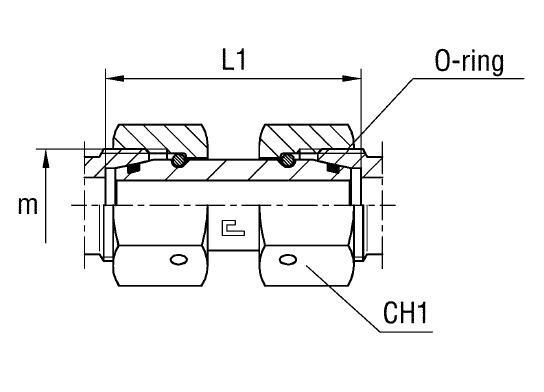

Конструктивно ниппель представляет собой прямое симметричное цилиндрическое тело с двумя внешними резьбами M22x1.5. Соединительный элемент соответствует международному стандарту DIN 2353 (ISO 8434-1) и предназначен для взаимодействия с врезными кольцами (обжимными) и накидными гайками. Симметричная конструкция облегчает монтаж, обеспечивая надежное и точное трубное соединение с углом конуса 24°. Высокопрочная сталь, используемая в производстве, гарантирует устойчивость к вибрационным, импульсным и статическим нагрузкам при максимальном рабочем давлении до 630 бар.
- Рабочее давление (WP): 630 бар
- Номинальный диаметр трубы (D1): 14 мм
- Резьба: M22x1.5
- Серия: S (Тяжелая)
- Размер под ключ (CH1/CH2): 27 мм
- Стандарт соединения: 24° DIN 2353
- Длина L1: 49 мм
Стандартное исполнение ниппеля выполнено из высокопрочной стали с антикоррозионным покрытием и имеет артикул, начинающийся на 60. Для эксплуатации в особо агрессивных средах, включая химическую промышленность, нефтегазовый сектор или при повышенных требованиях к коррозионной стойкости, доступна версия из нержавеющей стали AISI 316. При заказе исполнения из нержавеющей стали необходимо изменить префикс артикула с 60 на 61.
