Адаптер угловой 90° под кольцо DS08 BSP 1/4" от Cast
Адаптер угловой 90° под кольцо DS08 BSP 1/4". Соединения с врезным кольцом (DIN 2353). Угловой адаптер 90° BSP (уплотнение по конусу)
Угловой адаптер артикул 106115.1 производства CAST предназначен для герметичного и компактного подключения гидравлических линий, обеспечивая изменение направления потока на 90°. Этот фитинг CAST применяется в гидравлических системах со стандартным давлением, в машиностроении, на станках, сельскохозяйственной и мобильной технике, а также для систем смазки и подачи топлива.

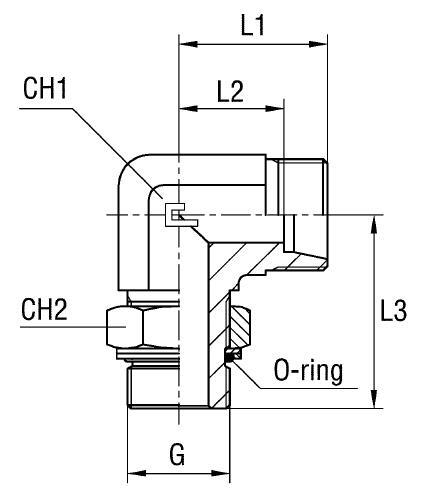

Конструкция адаптера выполнена в виде 90-градусного углового элемента, что позволяет оптимизировать компоновку трубопроводов в условиях ограниченного пространства. Соединение соответствует стандарту DIN 2353 (соединения 24°) и обеспечивает надежную фиксацию труб с внешним диаметром 8 мм, применяя ввертной тип сопряжения с конусностью 24° и резьбой BSP 1/4". Важно отметить, что данная позиция не соответствует ISO 8434-1 и доступна исключительно по запросу.
- Артикул: 106115.1 CAST
- Рабочее давление (WP): 315 бар
- Диаметр трубы (D1): 8 мм
- Размер под ключ (CH1/CH2): 14 мм / 19 мм
- Серия: S
- Стандарт трубного соединения: DIN 2353 (24°)
- Резьба: BSP 1/4"
- Исполнение трубного соединения: 90 град., ввертной
Адаптер поставляется без уплотнительных шайб, которые заказываются отдельно. Стандартное исполнение из оцинкованной стали. Для применения в агрессивных средах или для повышения коррозионной стойкости, доступен вариант из нержавеющей стали AISI 316 (артикул 116115.1). Также доступно исполнение с гайкой из нержавеющей стали AISI 304 и корпусом из AISI 316 (артикул 146115.1). Применение данного трубного соединения требует соблюдения рекомендаций производителя CAST для обеспечения оптимальной герметичности и долговечности.
