Адаптер угловой 45° под кольцо DS30 BSP 1-1/4" от Cast
Адаптер угловой 45° под кольцо DS30 BSP 1-1/4". Соединения с врезным кольцом (DIN 2353). Угловой адаптер 45° BSP (уплотнение по конусу)
Угловой адаптер 45° под врезное кольцо, артикул 106422.1, производства CAST, серия S, предназначен для формирования герметичных трубных соединений в условиях ограниченного пространства. Этот фитинг CAST обеспечивает компактное подключение гидравлических линий, применяемых в системах стандартного и среднего давления. Идеально подходит для станков, мобильной техники, а также гидравлических систем общего назначения.
Конструкция данного трубного соединения соответствует стандарту DIN 2353 (ISO 8434-1), однако данная позиция доступна только по запросу и не является стандартным исполнением. Адаптер имеет угол 45°, что обеспечивает удобство монтажа и оптимизацию трассировки трубопроводов. Он совместим с трубными соединениями 24° с врезным кольцом, гарантируя надежное и герметичное подключение.
- Артикул: 106422.1
- Бренд: CAST
- Рабочее давление (WP): 200 бар

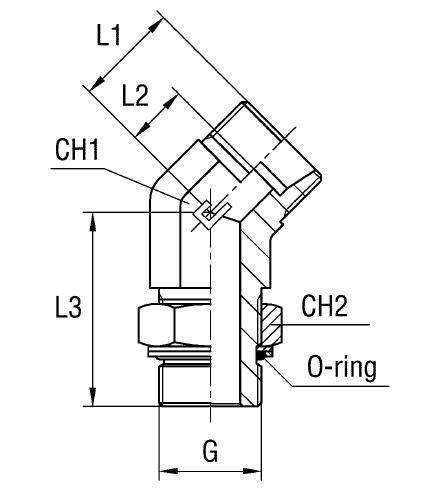

- Диаметр трубы D1: 30 мм
- Резьба G: 1 1/4" BSP
- Размер под ключ CH1: 41 мм
- Размер под ключ CH2: 50 мм
- Серия: S (тяжелая)
- Стандарт трубного соединения: Соединения 24° DIN 2353
- Длина L1: 35 мм
- Длина L2: 21,5 мм
- Длина L3: 48 мм
- Длина L4: 48 мм
Адаптер поставляется в стандартном исполнении из стали. Для агрессивных сред или применений, требующих повышенной коррозионной стойкости, доступны модификации из нержавеющей стали. Заказ гидравлического фитинга из нержавеющей стали AISI 316 осуществляется заменой префикса артикула на 11.... (например, 116422.1). Если требуется исполнение из нержавеющей стали AISI 316 с гайкой из AISI 304, префикс меняется на 14.... Данные варианты исполнения обеспечивают долговечность и надежность в самых сложных условиях эксплуатации.
