Адаптер угловой 45° под кольцо DS20 BSP 3/4" от Cast
Адаптер угловой 45° под кольцо DS20 BSP 3/4. Соединения с врезным кольцом (DIN 2353). Угловой адаптер 45° BSP (уплотнение по конусу)
Угловой адаптер серии 106420.1 производства CAST представляет собой специализированный фитинг CAST для создания герметичных угловых соединений с ориентацией 45°. Этот компонент разработан для интеграции в гидравлические системы, требующие компактного подключения и изменения направления потока. Идеально подходит для применения в станочном оборудовании, мобильной технике и промышленных агрегатах, работающих с гидравлическими жидкостями и маслами при стандартном рабочем давлении до 250 бар.
Конструкция адаптера предусматривает надежное соединение с трубными соединениями стандарта DIN 2353 с конусностью 24°, обеспечивая высокую герметичность и устойчивость к вибрационным нагрузкам. Угловое исполнение позволяет эффективно использовать пространство и оптимизировать трассировку трубопроводов в условиях ограниченного объема. Изделие предназначено для работы с трубами диаметром 20 мм.
- Артикул: 106420.1
- Бренд: CAST
- Рабочее давление (WP): 250 бар
- Диаметр трубы M1/D1: 20 мм
- Резьба: BSP 3/4"
- Стандарт трубного соединения: 24° DIN 2353
- Серия: S

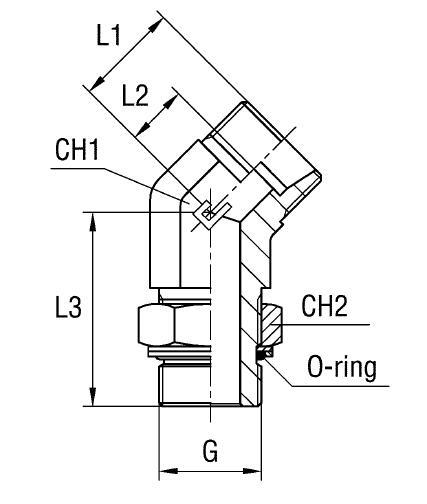

- Размер под ключ 1 (CH1): 27 мм
- Размер под ключ 2 (CH2): 36 мм
- Длина L1: 26.5 мм
- Длина L2: 16 мм
- Длина L3: 44 мм
- Длина L4: 37.5 мм
Данная позиция не соответствует нормам ISO 8434-1 и доступна по запросу. Для заказа адаптера из нержавеющей стали AISI 316 необходимо изменить префикс артикула с 10.... на 11..... В случае потребности в исполнении из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, префикс артикула должен быть изменен с 10.... на 14..... Эти варианты исполнения обеспечивают повышенную коррозионную стойкость для использования в агрессивных средах.
