Адаптер прямой FB DS16 M22x1.5 (корпус) от Cast
Адаптер прямой FB DS16 M22x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой ввертной адаптер Metric с формованным уплотнением
Представляем прямой корпус-адаптер (Артикул 100419.1) серии S (Heavy Series) от ведущего производителя гидравлических компонентов, компании фитинг CAST. Данное изделие предназначено для создания надежного и герметичного трубного соединения в гидравлических системах высокого давления. Адаптер обеспечивает прямое подключение стальных труб диаметром 16 мм и способен выдерживать рабочее давление до 400 бар. Применяется в стационарных установках, тяжелом машиностроении и мобильной гидравлике, где требуется повышенная механическая прочность.

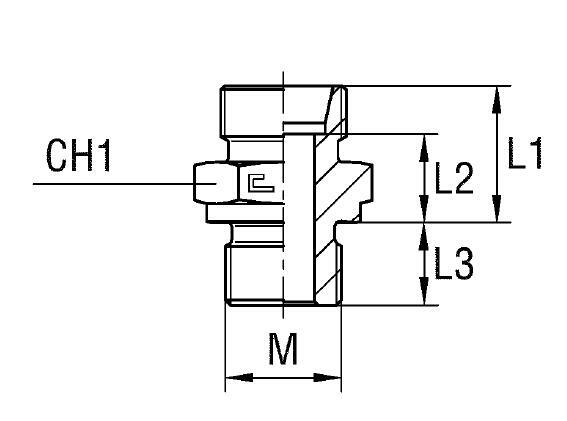

Конструкция адаптера соответствует европейскому стандарту адаптер DIN 2353 (ISO 8434-1) и предусматривает использование врезного кольца и накидной гайки для формирования 24° конуса. Корпус служит основной частью сборного соединения, обеспечивая высокую вибростойкость и устойчивость к пиковым нагрузкам. Размеры под ключ CH1 (27 мм) и CH2 (30 мм) гарантируют удобство монтажа и демонтажа при обслуживании магистралей.
- Рабочее давление (WP): 400 бар
- Диаметр присоединяемой трубы: 16 мм
- Резьба корпуса: M22x1.5
- Стандарт соединения: 24° конус по DIN 2353
- Серия исполнения: S (Тяжелая)
Стандартное исполнение выполнено из высокопрочной оцинкованной стали. Для проектов, требующих повышенной коррозионной стойкости или работы с агрессивными средами, доступны модификации из нержавеющей стали AISI 316 (артикул 11...) и комбинированное исполнение AISI 316 с гайкой из AISI 304 (артикул 14...). Обратите внимание: для формирования полноценного соединения, данный корпус-адаптер требует дополнительного комплектования врезным кольцом и накидной гайкой соответствующего размера.
