Адаптер-переходник ORFS 9/16"(Ш) на BSP 1/4"(Г) от Cast
Адаптер-переходник ORFS 9/16"(Ш) на BSP 1/4"(Г). Соединения с торцевым уплотнением (ORFS). Прямой ввертной адаптер BSP с уплотнением ED
Этот адаптер-переходник CAST артикул 400409 разработан для обеспечения надежного и герметичного соединения между гидравлическими системами, использующими разные стандарты резьбы. Он преобразует наружную резьбу ORFS (O-Ring Face Seal) 9/16-18 (Ш) в стандартную внутреннюю трубную резьбу BSP (G) 1/4 (Г). Изделие входит в универсальную серию производителя CAST и предназначено для систем высокого и сверхвысокого давления, широко применяясь в станочном оборудовании, промышленной и мобильной гидравлике.
Конструкция изделия обеспечивает превосходную герметичность благодаря принципу уплотнения ORFS (SAE-J1453), который использует торцевое уплотнительное кольцо для предотвращения утечек даже при критических нагрузках. Адаптер представляет собой прямой фитинг CAST, обеспечивающий угол соединения 90° по отношению к стандартному трубному соединению. Его высокопрочная конструкция гарантирует долговечность и устойчивость к вибрациям, что критически важно для динамических гидравлических линий.
- Максимальное рабочее давление (WP): 630 бар
- Тип соединения 1 (Накидная): ORFS (SAE J1453), размер 9/16-18 (Ш)
- Тип соединения 2 (Присоединительная): BSP (трубная), размер G 1/4 (Г)

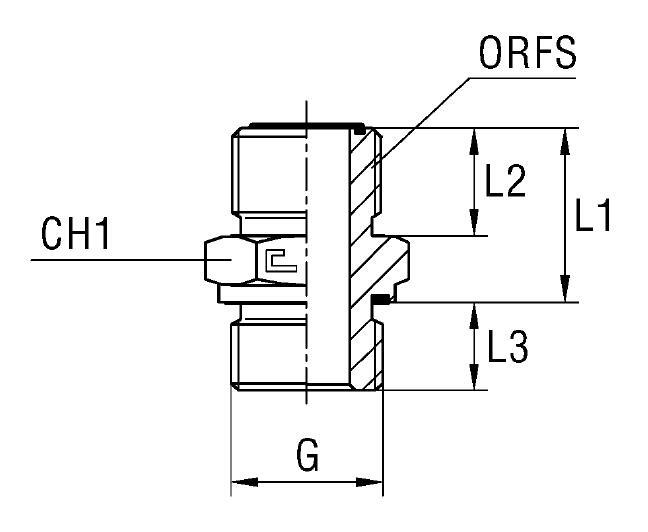

- Размер под ключ (CH1): 19 мм
- Совместимый диаметр трубы (D1): 6 мм
Стандартное исполнение артикула 400409 выполнено из высококачественной углеродистой стали с антикоррозионным покрытием. Для эксплуатации в условиях повышенной влажности, агрессивных химических сред или при необходимости обеспечения повышенной коррозионной стойкости, доступна версия из нержавеющей стали AISI 316. Для заказа изделия из нержавеющей стали следует заменить первые две цифры артикула с 40 на 41 (например, 410409). Данный трубный переходник поставляется без уплотнительных колец для ORFS соединения, которые необходимо заказывать отдельно.
