Адаптер-переходник ORFS 13/16"(Ш) на BSP 1/4"(Г) от Cast

Адаптер-переходник ORFS 13/16"(Ш) на BSP 1/4"(Г). Соединения с торцевым уплотнением (ORFS). Прямой ввертной адаптер BSP с уплотнением ED

Данный высоконапорный адаптер-переходник (Артикул 400416) от производителя фитинг CAST предназначен для реализации компактного и герметичного соединения между двумя различными типами резьб. Основное назначение – интеграция компонентов со стандартом ORFS (O-Ring Face Seal) с гидравлическими элементами, использующими параллельную трубную резьбу BSP (G 1/4"). Изделие серии «Универсальная» обеспечивает надежность в системах высокого и сверхвысокого давления, находя применение в стационарных гидравлических установках, мобильной технике и оборудовании для тяжелой промышленности.

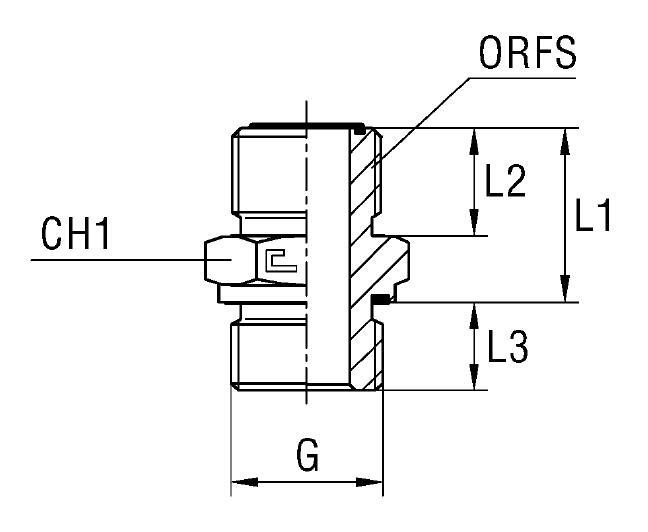

Конструктивно адаптер является прямым переходником, сочетающим наружную резьбу 13/16"-16 (ORFS) и внутреннюю резьбу BSP 1/4". Соответствие стандарту SAE-J1453 (Соединения 90°) гарантирует исключительную герметичность, обусловленную осевым уплотнением торца O-кольцом, что критически важно при высоком рабочем давлении и значительных вибрационных нагрузках. Это трубное соединение предназначено для надежного подключения линий с номинальным диаметром Ø12 мм.

• Рабочее давление (WP): 630 бар
• Тип резьбы 1 (ORFS): 13/16"-16 (папа)
• Тип резьбы 2 (BSP): 1/4" (мама)
• Размер под ключ (CH1): 22 мм
• Стандарт герметизации: ORFS (SAE-J1453)

Адаптер поставляется в исполнении из углеродистой стали с антикоррозийным покрытием (Артикул 40....). Для применения в агрессивных средах, включая морские условия или работу с коррозионно-активными жидкостями, доступен вариант из нержавеющей стали AISI 316. При необходимости заказа нержавеющей версии, инженерам следует заменить префикс артикула с "40" на "41" (например, 410416). Уплотнительные кольца для герметизации ORFS заказываются отдельно, согласно требуемому материалу уплотнения.
