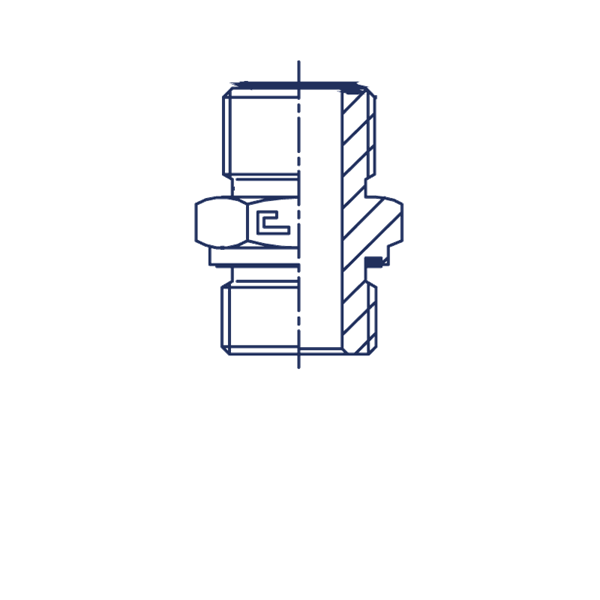

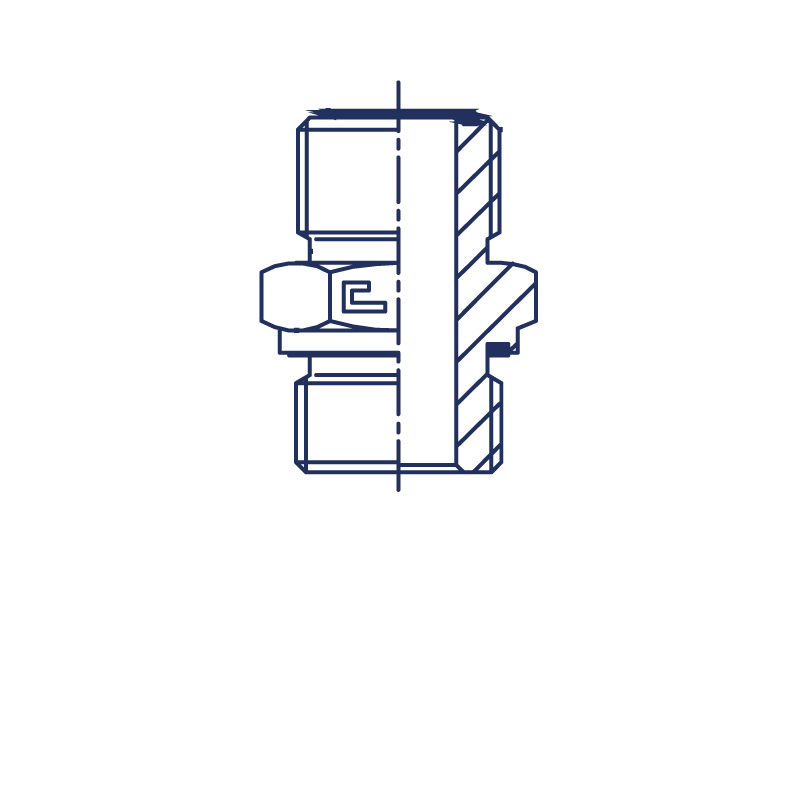

Адаптер ORFS 13/16"(Г) на M18x1.5(Ш) D12 от Cast
Адаптер ORFS 13/16"(Г) на M18x1.5(Ш) D12. Соединения с торцевым уплотнением (ORFS). Прямой ввертной адаптер Metric с уплотнением ED
Данный прямой переходной фитинг CAST (артикул 400503) разработан для создания герметичного и надежного соединения между компонентами с различными стандартами резьбы в высоконапорных гидросистемах. Адаптер относится к Универсальной серии CAST и используется в стационарном оборудовании, мобильной и сельскохозяйственной технике. Основное назначение – эффективный переход с наружной метрической резьбы M18x1.5 на внутреннюю резьбу стандарта ORFS (O-Ring Face Seal), что обеспечивает компактное и безопасное подключение при высоком давлении.
Конструктивно адаптер является монолитным элементом, гарантирующим высокую механическую прочность и виброустойчивость. Соответствует стандарту трубных соединений SAE J1453 (ORFS), который обеспечивает надежную герметичность за счет торцевого уплотнения (O-Ring). Это трубное соединение рассчитано на подключение гидравлических линий с внешним диаметром 12 мм и предназначено для работы в системах с импульсными нагрузками, требующих максимальной надежности и отсутствия утечек.
- Рабочее давление (WP): 630 бар (63 МПа)
- Наружная резьба: M18x1.5 (Метрическая)
- Внутренняя резьба ORFS: 13/16" - 16 UN (Размер 24)
- Подключаемый диаметр трубы D1: 12 мм
- Стандарт соединения: Соединения 90° SAE-J1453
- Размер под ключ (CH1): 12 мм
Стандартное исполнение артикула 400503 выполнено из углеродистой стали с антикоррозионным покрытием, подходящим для большинства стандартных гидравлических сред. Для применения в агрессивных условиях или средах, требующих высокой коррозионной стойкости (например, морская техника), доступно исполнение из нержавеющей стали AISI 316. Для заказа данной модификации необходимо изменить префикс артикула с "40...." на "41....". При монтаже следует помнить, что герметизирующее уплотнительное кольцо ORFS (O-Ring) не входит в комплект поставки и должно быть приобретено отдельно.
