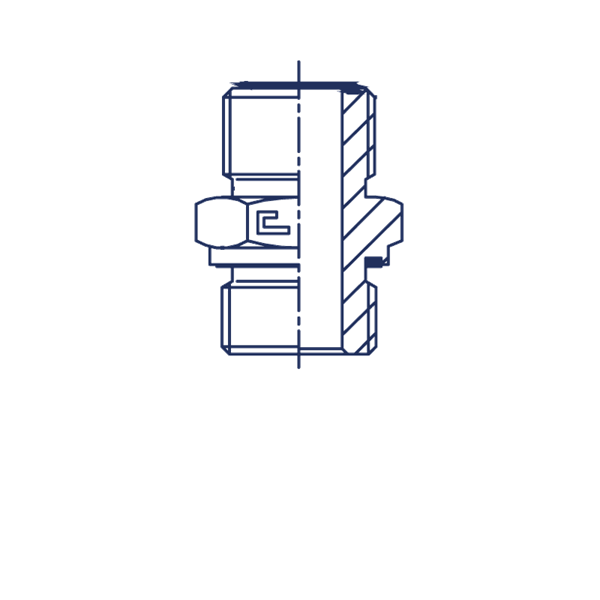

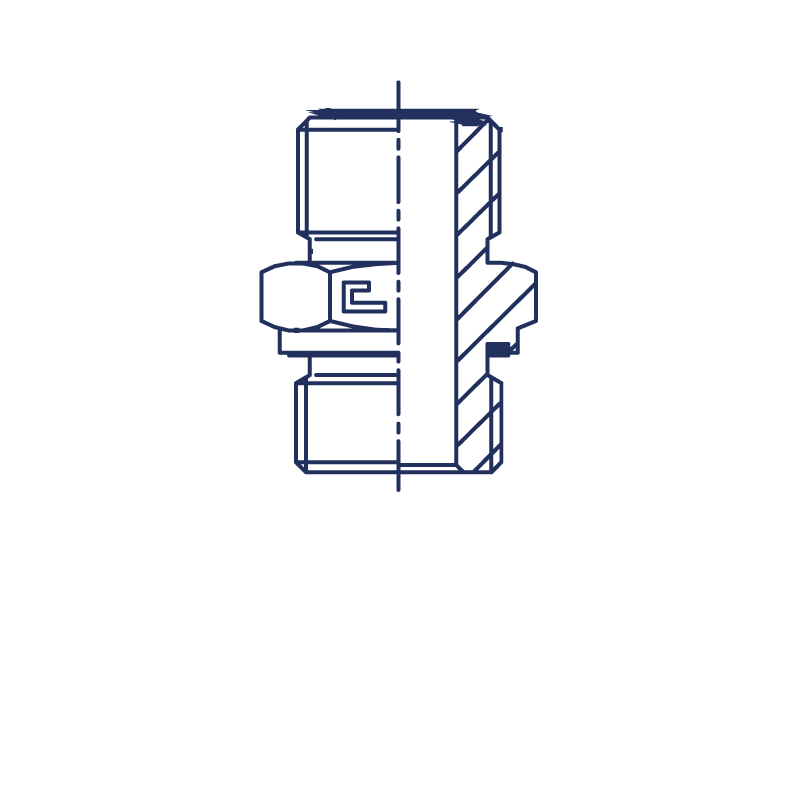

Адаптер ORFS 1"(Г) на M22x1.5(Ш) D14-16 от Cast
Адаптер ORFS 1"(Г) на M22x1.5(Ш) D14-16. Соединения с торцевым уплотнением (ORFS). Прямой ввертной адаптер Metric с уплотнением ED
Данный гидравлический адаптер с артикулом 400504 производства CAST (серия Универсальная) предназначен для реализации надежного и герметичного перехода между метрической резьбой M22x1.5 (наружная) и трубным соединением стандарта ORFS 1" (внутренняя). Основное назначение – компактное подключение гидравлических линий, требующих высокой степени герметичности при критических нагрузках. Адаптер активно применяется в мобильной технике, тяжелом машиностроении и промышленных гидравлических системах стандартного и высокого давления.
Конструкция представляет собой прямой трубный адаптер, разработанный для работы в системах с максимальным рабочим давлением до 420 бар. Соединение полностью соответствует международному стандарту SAE-J1453 (Соединения 90°), гарантируя угловую герметичность за счет уплотнительного кольца (O-Ring) на стороне ORFS. Изделие обеспечивает надежное присоединение к трубкам с внешним диаметром 14, 15 или 16 мм, используя стандартный фитинг CAST для фиксации. Размер под ключ для монтажа составляет 14 мм.
- Рабочее давление (WP): 420 бар
- Резьба ORFS (внутр.): 1" (27 мм)
- Резьба метрическая (наруж.): M22x1.5
- Совместимый Ø трубы: 14–16 мм
- Стандарт соединения: SAE-J1453
Стандартное исполнение адаптера (артикул 400504) выполнено из высокопрочной стали. Для обеспечения коррозионной стойкости в агрессивных средах или при работе с особыми рабочими жидкостями доступна модификация из нержавеющей стали. Заказ изделия из нержавеющей стали AISI 316 осуществляется путем замены префикса артикула с "40" на "41". В комплект поставки не входят уплотнительные шайбы, трубки или обжимные кольца — эти компоненты заказываются отдельно согласно спецификации системы.
