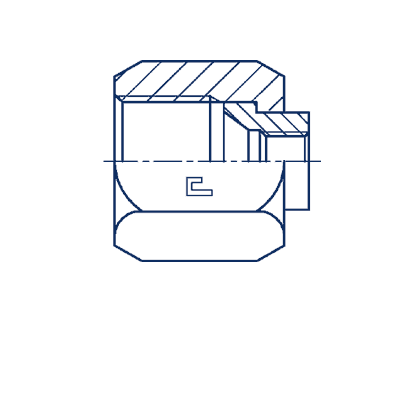

Cast Адаптер манометра D10 JIC 9/16" на G1/4", артикул 205703
Адаптер манометра D10 JIC 9/16" на G1/4". Соединения под развальцовку 37° (JIC). Переходник BSP (внутр. резьба) на накидную гайку
Адаптер CAST артикул 205703 предназначен для подключения манометра к гидравлической системе. Обеспечивает надежное и герметичное соединение компонентов, соответствующих стандартам SAE J514. Применяется в гидравлических системах среднего и высокого давления, в частности в стационарном оборудовании и мобильной технике. Используется для соединения с трубными соединениями.
Данный адаптер позволяет осуществить переход с резьбы JIC 9/16" на G1/4", что необходимо для подключения манометров с соответствующим типом резьбы. Конструкция обеспечивает прочное и герметичное соединение, исключающее утечки рабочей жидкости. Соответствует стандартам качества CAST для гидравлических компонентов.
Адаптер поставляется без дополнительных уплотнительных элементов. Изготовлен из углеродистой стали. Для заказа адаптера из нержавеющей стали AISI 316 необходимо изменить префикс артикула с 20 на 21. Использование фитинга CAST из нержавеющей стали рекомендуется в условиях повышенной коррозионной активности и для работы с агрессивными средами. Для заказа позиции с метрическим диаметром трубы свяжитесь с нашими специалистами.
-
Диаметр трубы10 мм
-
Длина29 мм
-
Рабочее давление350 бар
-
Размер под ключ19 мм
-
Резьба1/4" BSPP (G), 9/16-18 UNF (JIC)
-
Стандарт соединения37° SAE J514
