Cast Адаптер манометра BSP 1/4" D06 JIC 7/16", артикул 205601.3
Адаптер манометра BSP 1/4" D06 JIC 7/16". Соединения под развальцовку 37° (JIC). Адаптер с внутренней резьбой BSP
Адаптер CAST, артикул 205601.3, предназначен для подключения манометров к гидравлическим системам с использованием различных типов соединений. Обеспечивает надежное и герметичное соединение манометра BSP 1/4" с портами JIC 7/16" (соединения 37° SAE J514) и трубкой D06 (6мм). Применяется в системах с рабочим давлением до 350 бар, в основном в гидравлике стационарного и мобильного оборудования.

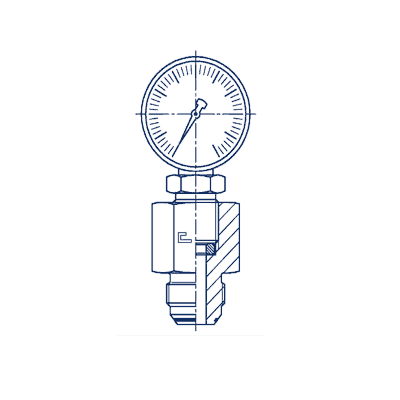

Конструкция адаптера представляет собой переходник с внутренней резьбой BSP 1/4" для подключения манометра и наружной резьбой JIC 7/16" для подключения к соответствующему порту, а также врезное кольцо для трубного соединения с диаметром 6 мм. Обеспечивает прочное и надежное соединение, устойчивое к вибрациям и высоким давлениям. Адаптер обеспечивает плавный переход между различными типами резьбы и диаметрами.
Адаптер поставляется без манометра. Изготовлен из углеродистой стали. Доступны варианты изготовления из нержавеющей стали AISI 316 для использования в агрессивных средах и условиях повышенной коррозионной опасности. Для заказа адаптера из нержавеющей стали необходимо изменить префикс артикула. При монтаже фитинга CAST рекомендуется использовать уплотнительные материалы, совместимые с рабочей жидкостью.
-
Диаметр трубы6 мм
-
Рабочее давление350 бар
-
Резьба7/16-20 UNF (JIC)
-
Стандарт соединенияСоединения 37° SAE J514 (JIC)
