Cast Адаптер JIC 1-1/16"(Г) на M27x2(Ш) D20 арт. 200406.3 [200406.3]
Адаптер JIC 1-1/16"(Г) на M27x2(Ш) D20. Соединения под развальцовку 37° (JIC). Прямой ввертной адаптер Metric с уплотнением ED
Прямой гидравлический адаптер ввертного типа (артикул 200406.3) от производителя CAST предназначен для надежного и герметичного перехода между метрической резьбой и стандартом JIC 37°. Изделие Универсальной серии обеспечивает компактное подключение в гидросистемах со стандартным и высоким рабочим давлением, достигая показателя в 350 бар. Этот компонент критически важен для обеспечения герметичности и ремонтопригодности гидравлических контуров в мобильной спецтехнике, промышленном оборудовании и станочном машиностроении.
Конструкция представляет собой прямой фитинг CAST, имеющий на одном конце внутреннюю конусную резьбу JIC (1 1/16-12), соответствующую жесткому стандарту SAE J514 (конус 37°), что гарантирует высокую герметичность. На противоположной стороне расположен внешний метрический штуцер M27x2. Адаптер спроектирован для ввертного монтажа и обеспечивает стабильное трубное соединение JIC с номинальным диаметром 3/4" (? 18–20 мм) даже в условиях высокой вибрации и динамических нагрузок.
Стандартное исполнение адаптера (артикул 200406.3) выполнено из высокопрочной углеродистой стали. Для эксплуатации в агрессивных и высококоррозионных средах (например, химическая промышленность, морские установки) предусмотрена возможность заказа исполнения из нержавеющей стали AISI 316. Для получения нержавеющего варианта необходимо заменить префикс артикула 20... на 21.... Данная позиция доступна только в рамках плановых заказов и поставляется без дополнительных уплотнительных элементов (шайб или колец).
-
D трубы M1 D118-20
-
D трубы W3/4
-
WP (bar) рабочее давление350
-
Исполнение трубного соединенияпрямой
-
Рабочее давление350 бар
-

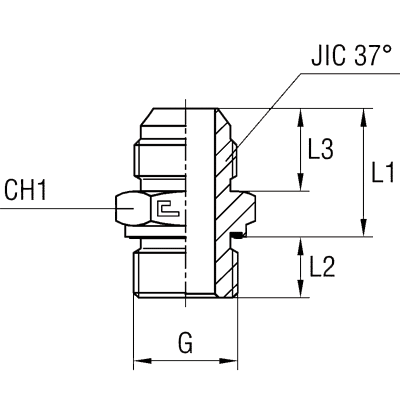

Размер CH132
-
Размер L1 (мм)32,5
-
Размер L2 (мм)16
-
Размер L321,9
-
Размер под ключ32 мм
-
Размер резьбы 1227x2
-
Размер резьбы 91 1/16-12
-
Резьба JIC1 1/16-12 (37° SAE J514)
-
Стандарт трубных соединенийСоединения 37° SAE J514
-
Тип трубного соединенияввертной
