Тефлоновые рукава PTFE

PTFE-рукав стоит выбирать от задачи линии, а не только по слову «тефлон» в названии. В этой категории собраны гладкие и гофрированные конструкции, исполнения с одной и двумя оплётками, а также серии IG, IM и IP с разной толщиной стенки. При одинаковом DN они могут заметно отличаться по рабочему давлению и радиусу изгиба.

С чего начать подбор

Сначала нужно понять, что проходит по линии и в какой концентрации, каковы обычная и предельная температура, давление в установившемся режиме и при скачках, внутренний диаметр и длина. Для тесной или подвижной трассы нужен ещё минимальный радиус изгиба; для мойки и стерилизации — температура, продолжительность и состав моющего раствора. Эти данные позволяют проверить совместимость и выбрать конкретную серию, а не просто подходящий диаметр.

Гладкая или гофрированная трубка

Гладкую конструкцию обычно выбирают для прямой трассы и ровного проходного сечения. Гофрированная лучше огибает компактный узел: при сопоставимом DN у неё может быть значительно меньше минимальный радиус. Взамен нужно отдельно сверить рабочее давление и поведение линии при движении — один только размер здесь ничего не решает.

Как устроен ассортимент

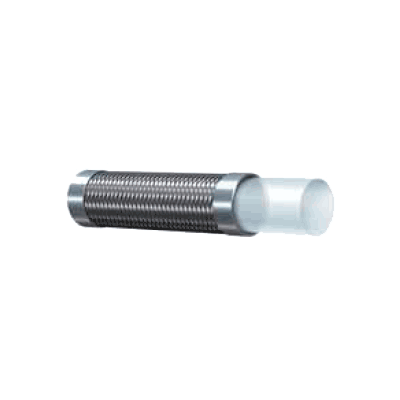

• IG, IM и IP — рукава с гладкой PTFE-трубкой и металлической оплёткой; серии различаются толщиной стенки, наружным диаметром и допустимым режимом.
• PTFE 1SS — гладкая PTFE-трубка с одной оплёткой из нержавеющей стали.
• PTFE 1SS-C и IC — гофрированная PTFE-трубка с одной нержавеющей оплёткой для трасс, где важна гибкость.
• PTFE 2SS — гладкая PTFE-трубка с двумя оплётками из нержавеющей стали.

Производитель указывает для этих серий свои диапазоны температуры и давления. Их нельзя автоматически переносить на каждую карточку в категории: окончательное ограничение задают артикул, температура, среда и режим работы.

Как читать таблицу характеристик

Для эксплуатации ориентируются на столбец «Раб. давл.». Значение «Разрыв» не является разрешённым рабочим давлением — это испытательный показатель запаса конструкции. Радиус R min также относится к конкретному артикулу: уменьшать его без проверки нельзя.

Что прислать для точного ответа

Достаточно одного сообщения со средой, концентрацией, температурой, рабочим и пиковым давлением, DN, длиной и типами присоединений. Отдельно укажите вакуум, повторяющийся изгиб, паровую мойку, стерилизацию или требование к отводу статического заряда. Менеджер вернётся уже с конкретным артикулом и вариантом сборки.
