Рукава ZEC для холодильных установок
На странице соседствуют два поколения холодильных рукавов ZEC
Первые три карточки сохранили обозначение FR5: FR510100, FR530100 и FR557210100. Следом идут шесть позиций FR5T — от FR5T390N до FR5T890N. Склеивать их в одну универсальную серию нельзя: у старых и нынешних каталогов различаются коды, конструктивные описания и правила чтения температурных пределов.

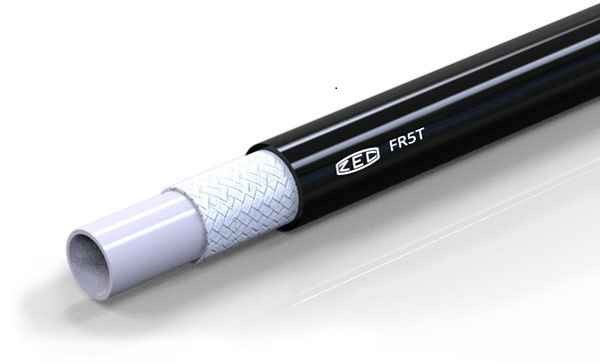

Для FR5T производитель прямо называет назначение: холодильные системы, а также бытовое и промышленное кондиционирование. Это коэкструдированный рукав с гладким каналом и текстильной оплёткой. Все шесть представленных типоразмеров рассчитаны на рабочее давление 120 бар, но этим их сходство не исчерпывается.
Шесть FR5T: одно давление, разная геометрия
Ряд начинается с FR5T390N: ID/OD 4,8/9,3 мм, R min 50 мм, масса 55 г/м. Далее идут FR5T490N — 6,4/11,7 мм, 75 мм и 80 г/м; FR5T590N — 8,1/14,1 мм, 90 мм и 105 г/м. В крупной половине ряда FR5T690N имеет 11,1/17,7 мм, радиус 100 мм и массу 150 г/м, FR5T790N — 13,9/20,6 мм, 125 мм и 190 г/м, FR5T890N — 17/24,9 мм, 165 мм и 270 г/м.
Такой ряд удобнее читать не как перечень диаметров, а как ограничения трассы. При переходе от 4,8 к 17 мм наружный габарит вырастает более чем вдвое, а требуемый радиус — с 50 до 165 мм. Рабочие 120 бар остаются общими, но место под изгиб и масса линии заметно меняются.
Старые FR5 требуют сверки по маркировке
В архивной таблице ZEC код FR510100 соответствует ID/OD 4/8,2 мм, рабочему и минимальному разрывному давлению 120/600 бар, радиусу 30 мм и массе 43 г/м. Для FR530100 приведены 6,4/11,9 мм, те же 120/600 бар, радиус 75 мм и масса 86 г/м. Третий код страницы, FR557210100 с заявленным ID 2 мм, в актуальном ряду FR5T буквально не повторяется; подменять его похожей современной строкой без фото надписи нельзя.
Для нынешней FR5T действует диапазон от −40 до +120 °C и кратковременный максимум +130 °C; у предварительно изолированного исполнения верхняя граница ниже — +110 °C. ZEC указывает класс проницаемости 1 по EN 1736 и ISO 13971, коэффициент безопасности 1:3 и вакуум до 5 мбар. Эти данные относятся именно к описанной современной серии, а не автоматически ко всем архивным FR5.
Фитинги также выбирают по коду. В заводской карте FR5T перечислены прямые и угловые соединения SAE, конкретные гильзы и матрицы для каждого DN. Поэтому прежние утверждения про любые BSP, JIC, NPT, ORFS и фланцы, универсальные таблицы прессов, складской срок и обязательный комплект документов удалены как не подтверждённые для этой ветки.
Что проверить перед подбором
Какие серии собраны на этой странице?
В каталоге девять карточек: три со старыми обозначениями FR5 и шесть позиций нынешней линейки FR5T — от FR5T390N до FR5T890N. Это не один размерный ряд с взаимозаменяемыми артикулами: сначала определяют поколение рукава по полной маркировке.
У всех ли рукавов рабочее давление 120 бар?
Для шести показанных FR5T производитель указывает 120 бар. В архивной таблице FR5 такое же значение имеют строки FR510100 с ID 4 мм и FR530100 с ID 6,4 мм. Переносить его на карточку FR557210100 без сверки её исполнения и маркировки нельзя.
Как меняются размеры в линейке FR5T?
Внутренний диаметр возрастает от 4,8 до 17 мм, наружный — от 9,3 до 24,9 мм. Одновременно минимальный радиус изгиба увеличивается с 50 до 165 мм, а масса — с 55 до 270 г/м. Поэтому одинаковое давление не означает одинаковую прокладку трассы.
Какой температурный режим указан для FR5T?
Рабочий диапазон составляет от −40 до +120 °C, максимально допустимый пик — +130 °C. Для предварительно изолированной версии ZEC отдельно ограничивает верхнюю температуру значением +110 °C.
Можно ли поставить любой холодильный фитинг?
Нет. В таблице ZEC каждому коду FR5T назначены свои прямые и угловые фитинги SAE и своя матрица для обжима. Комплект подбирают как систему «точный код рукава — фитинг — гильза — инструмент», а не только по условному проходу.
Что сообщить для проверки рукава холодильной установки?
Нужны фото маркировки, хладагент и масло, рабочая и пиковая температуры, давление, вакуумный режим, внутренний диаметр, тип SAE-соединений, длина и необходимость теплоизоляции. Эти данные позволяют выбрать строку каталога и проверить её совместимость с контуром.
