Рукав РВД 4SH, морозостойкий −55 °C

4SH — напорный рукав для гидропривода: маслостойкая камера, силовое армирование (4SH), износостойкая обкладка.

О разделе

Рабочее давление падает с ростом диаметра в пределах серии 4SH: чем больше DN, тем ниже бар. Точные рабочее и разрывное давление — в карточке каждого типоразмера.

Классы и стандарты РВД: сравнение

4SH по EN 856 — самый нагруженный класс с четырьмя навивками для тяжёлой и ударной техники. Сравните его с 4SP и оплёточными 1SN/2SN по давлению и конструкции.

Рабочее давление выше у малых диаметров и снижается с ростом DN; точное значение для нужного размера — в карточке позиции. Колонка аналогов — близкие соответствия SAE 100R и действующих ГОСТ (6286-2017 для оплёточных, 25452-2017 для спиральных); точное взаимозамещение проверяйте по рабочему давлению конкретного типоразмера. Температура среды для всех классов — −40…+100 °C на минеральном масле; запас прочности на разрыв по EN 853/856 — четырёхкратный.

Частые вопросы

Что значит «4SH» и для чего такой рукав вообще нужен?

4SH — рукав высокого давления, у которого между слоями синтетической резины уложены четыре слоя спирально навитой стальной проволоки. Именно спиральная навивка (а не оплётка-косичка) даёт два качества сразу: держит огромное давление и спокойно терпит частые рывки и реверс. Поэтому 4SH ставят на самую тяжёлую гидравлику — экскаваторы, буровые, прессы, гидромолоты, технику с резкими циклами нагрузки. У нас в каталоге 101 позиция этого типа, внутренний диаметр от 12 до 51 мм. Если контур работает за 300 бар и линию постоянно дёргает — это рукав под такую задачу.

Чем 4SH отличается от 4SP и от оплёточных 1SN/2SN?

1SN и 2SN — это оплётка (одна или две косички из проволоки), их потолок примерно 80–215 бар, для умеренной гидравлики. 4SP и 4SH — спиральные, четыре слоя проволоки, и держат заметно больше. Разница между ними в том, что при равном диаметре 4SH рассчитан на более высокое давление и более жёсткий импульсный режим. Грубо: 4SP закрывает линии примерно до 330 бар, 4SH — самые нагруженные, до 420 бар на малых диаметрах. Если у вас стоял 4SP и рукав регулярно «уставал» раньше срока — обычно переходят как раз на 4SH.

Какое давление и температуру реально держит 4SH в вашем каталоге?

Рабочее давление по линейке — от 165 до 420 бар, и здесь работает жёсткая зависимость: чем толще рукав, тем ниже допустимое давление. На DN12–16 это около 380–420 бар, на DN50 — уже порядка 165 бар. Запас на разрыв у спиральных 4SH по EN 856 — четырёхкратный к рабочему (у оплёточных серий той же группы стандартов коэффициент свой, не путайте). Температура рабочей среды на минеральном масле — −40…+100 °C. Считать всегда нужно по максимальному пиковому давлению в контуре, а не по среднему: гидроудары и реверс кратковременно подбрасывают цифру выше номинала.

Какие диаметры есть и как не ошибиться с подбором DN?

Линейка по внутреннему диаметру — DN12, 16, 19, 25, 31, 38, 51 мм, это примерно от 1/2" до 2". Подбирают строго по внутреннему диаметру существующей линии, а не по наружному: ID должен совпадать с проходом штуцера, иначе либо дросселирование и перегрев масла, либо потеря давления. Если знаете расход насоса (л/мин) и скорость потока, DN считается по ним — для напорной линии обычно закладывают 4–6 м/с. Не уверены в размере — пришлите фото торца старого рукава с приложенной линейкой, подберём по нему.

Что стоит за маркировкой EN 856, ISO 3862 и SAE 100 R13?

EN 856 4SH — основной европейский стандарт на четырёхспиральные рукава: задаёт конструкцию, давление и испытания. ISO 3862 — международный стандарт ровно на эту группу спиральных рукавов (типы R12, R13, R15, 4SP, 4SH), то есть прямой эквивалент EN 856, а не на оплётку. SAE 100 R13 — американский аналог из той же серии: давления близкие, в мануалах импортной техники R13 и 4SH идут как взаимозаменяемые по обозначению. Один нюанс: на больших диаметрах (DN32–51) R13 у части производителей делают 6-спиральным, тогда как 4SH остаётся четырёхспиральным — на подбор по технике это не влияет, берёте по тому обозначению, что указано в мануале.

Какой минимальный радиус изгиба у 4SH и почему это важно?

Это самая частая ошибка монтажа спиральных рукавов: 4SH намного жёстче оплёточных, и у него большой минимальный радиус изгиба — например, на DN19 это около 240 мм, на DN51 уже за 600 мм. Если согнуть круче нормы, спирали в углу работают на излом, рукав греется и трескается изнутри задолго до срока. Радиус считают от центральной линии рукава, не от внешней кромки. Поэтому при замене закладывают плавные дуги, угловые фитинги 45°/90° под тесные места и не притягивают рукав к раме «внатяг». Под конкретную трассу подскажем радиус по нашей спецификации на нужный DN.

Сколько служит 4SH и когда менять?

Сам рукав в сборе не вечный даже без видимых повреждений. Ориентир для тяжёлой техники: срок хранения до ввода в работу — около 6 лет, общий срок жизни от изготовления — порядка 10 лет, но фактически на ударных нагрузках (гидромолот, буровая) меняют куда раньше, по состоянию. Менять однозначно нужно при потёках по обжиму, вздутиях, продавленной до проволоки оболочке, заломах и любой коррозии спиралей. На реверсивных и импульсных линиях имеет смысл вести профилактическую замену по наработке, а не ждать обрыва — разрыв 4SH под 400 бар это всегда и опасно, и дорогой простой.

Как подобрать фитинги и нужен ли спецобжим под 4SH?

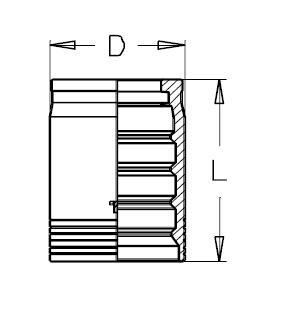

Спиральные рукава обжимаются только под свой стандарт: и фитинг, и муфта (ferrule) подбираются конкретно под 4SH — муфта от 2SN не подойдёт, у неё другая толщина стенки и усилие опрессовки. Подбор идёт по трём параметрам: тип присоединения (DKO, JIC, ORFS, BSP, фланец SAE 3000/6000), внутренний диаметр рукава и серия обжима. На больших DN и высоком давлении чаще ставят фланцевые концовки SAE — резьба там уже не держит надёжно. Несёте образец — снимем все размеры сами, угадывать не придётся.

Сделаете рукав в сборе по образцу, дадите документы и работаете ли по 44-ФЗ/223-ФЗ?

Да, изготавливаем РВД 4SH в сборе: режем в размер, ставим фитинги с двух концов, опрессовываем на станке под нужное усилие. Привезите старый рукав или пришлите фото с длиной и типами концовок — повторим один в один; длину указывайте между присоединительными плоскостями штуцеров, не по резине, и сразу оговорите угол угловых концовок. По ходовым диаметрам собираем в день обращения, под нестандартные фланцы или редкие резьбы — 1–2 дня. Отгрузка со склада в день заказа: по ЦФО доставка ТК 1–5 дней, Сибирь и Дальний Восток 7–15, через ПЭК/Деловые Линии/СДЭК, есть самовывоз. Работаем с юрлицами по безналу, закрывающие — УПД либо ТОРГ-12 со счёт-фактурой; по 44-ФЗ и 223-ФЗ участвуем, спецификацию и отсрочку оформляем под тендер. На сборку по запросу даём паспорт изделия со стандартом, давлением и датой опрессовки — его часто спрашивает служба ОТ при допуске техники.
